Witam
Może któryś z kolegów ma takowe urzadzenie lub coś innego co napędzane jest powietrzem. Rzecz w tym jak zrealizowany jest przepływ powietrza w cylindrze napedowym tak że nie wystepuje w nim spręzyna powrotna tłoka tylko jego cofanie nastepuje w wyniku ciśnienia resztkowego po zwolnieniu zaworu/spustu.
Mam rysunki serwisowe ale na nich tylko widać kupę oringów i podkładek a zasady nie bardzo mogę się domyśleć.
zszywacz pneumatyczny - napęd zbijaka
-
- Lider FORUM (min. 2000)
- Posty w temacie: 1
- Posty: 7724
- Rejestracja: 23 lis 2004, 22:41
- Lokalizacja: kraków
witam.
mieliśmy swojego czasu na stanie coś podobnego .
działało to tak - tłok był naciskany ( podawane ciśnienie ) z jednej i drugiej strony .
jako że po jednej stronie był trzpień napędowy to powierzchnia tłoka była po jednej stronie inna niż po drugiej .
w związku z tym różne były siły .
tłok przesuwał się w jedną stronę - z uwagi na różnicę powierzchni .
po zwolnieniu zaworu ( w uproszczeniu ) siła ciśnienia działała tylko na jedną stronę i tłok się cofał .
nie było to do końca takie proste - zaworki i przepusty ..
ale zasada była właśnie taka.
podobnie ma się sprawa w niektórych prasach hydraulicznych - pracują na różnicy sił ( powierzchni czynnej tłoka ) .
zapobiega to nagłym skokom w chwili zaniku obciążenia - coś tam wyprasowało się .
mam nadzieję że udało mi się jasno opisać o co chodzi .
pozdrawiam .
mieliśmy swojego czasu na stanie coś podobnego .
działało to tak - tłok był naciskany ( podawane ciśnienie ) z jednej i drugiej strony .
jako że po jednej stronie był trzpień napędowy to powierzchnia tłoka była po jednej stronie inna niż po drugiej .
w związku z tym różne były siły .
tłok przesuwał się w jedną stronę - z uwagi na różnicę powierzchni .
po zwolnieniu zaworu ( w uproszczeniu ) siła ciśnienia działała tylko na jedną stronę i tłok się cofał .
nie było to do końca takie proste - zaworki i przepusty ..
ale zasada była właśnie taka.
podobnie ma się sprawa w niektórych prasach hydraulicznych - pracują na różnicy sił ( powierzchni czynnej tłoka ) .
zapobiega to nagłym skokom w chwili zaniku obciążenia - coś tam wyprasowało się .
mam nadzieję że udało mi się jasno opisać o co chodzi .
pozdrawiam .
Mane Tekel Fares
-
Autor tematu - Lider FORUM (min. 2000)
- Posty w temacie: 4
- Posty: 2342
- Rejestracja: 28 sty 2007, 16:12
- Lokalizacja: Łódź
właśnie - przy różnicowym tłoku.pukury pisze:zapobiega to nagłym skokom w chwili zaniku obciążenia
A mi potrzebne jest rozwiazanie o dużej dynamice napędowej i automatycznym przeniesieniu ładunku pod tłok przy ruchu powrotnym - coś podobnego jak w zaworze szybkiego spustu. Tylko nie wpadłem jeszcze jak ten strumień przełączyć - a pewnie "jest to oczywiste i wszyscy tak robią", więc ja też bym chciał.

Natomiast nie mogę wykorzystać dodatkowych zaworów - rzecz musi się zamknąć jako integralne rozwiazanie w obrębie zabudowy cylindra.
-
- Lider FORUM (min. 2000)
- Posty w temacie: 1
- Posty: 4259
- Rejestracja: 28 wrz 2007, 09:32
- Lokalizacja: Bydgoszcz
A może dałoby się wykorzystać pneumatyczny siłownik udarowy?
Tu można o zasadzie działania: http://tbystrowski.notatki.oen.agh.edu. ... k4#3.1.3.5
W wykorzystaniu tych siłowników specjalizuje się TEKOMA: http://www.tekoma.pl/otwory.htm
Tu można o zasadzie działania: http://tbystrowski.notatki.oen.agh.edu. ... k4#3.1.3.5
W wykorzystaniu tych siłowników specjalizuje się TEKOMA: http://www.tekoma.pl/otwory.htm
-
- Nowy użytkownik, używaj wyszukiwarki
- Posty w temacie: 1
- Posty: 1
- Rejestracja: 11 maja 2011, 16:15
- Lokalizacja: Boguchwała
- Kontakt:
Zszywacze pneumatyczne, sztyfciarki, gwoździarki
Zapytajcie specjalistów z firmy Metalo Fasteners, tu ich znajdziecie: www.metalo.pl Oni mają duże doświadczenie w obyciu z narzędziami pneumatycznymi i powinni pomóc.
- Załączniki
-

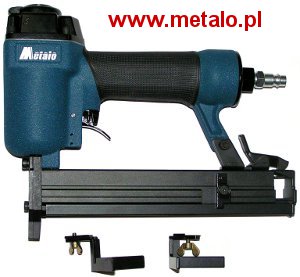

- zszywacz_ramki_v_15_eh.jpg (17.8 KiB) Przejrzano 3727 razy
