Złącze hydrauliczne + wymiarowanie (prośba)

Didekzg · Post napisał: **Didekzg** » 21 mar 2012, 18:06

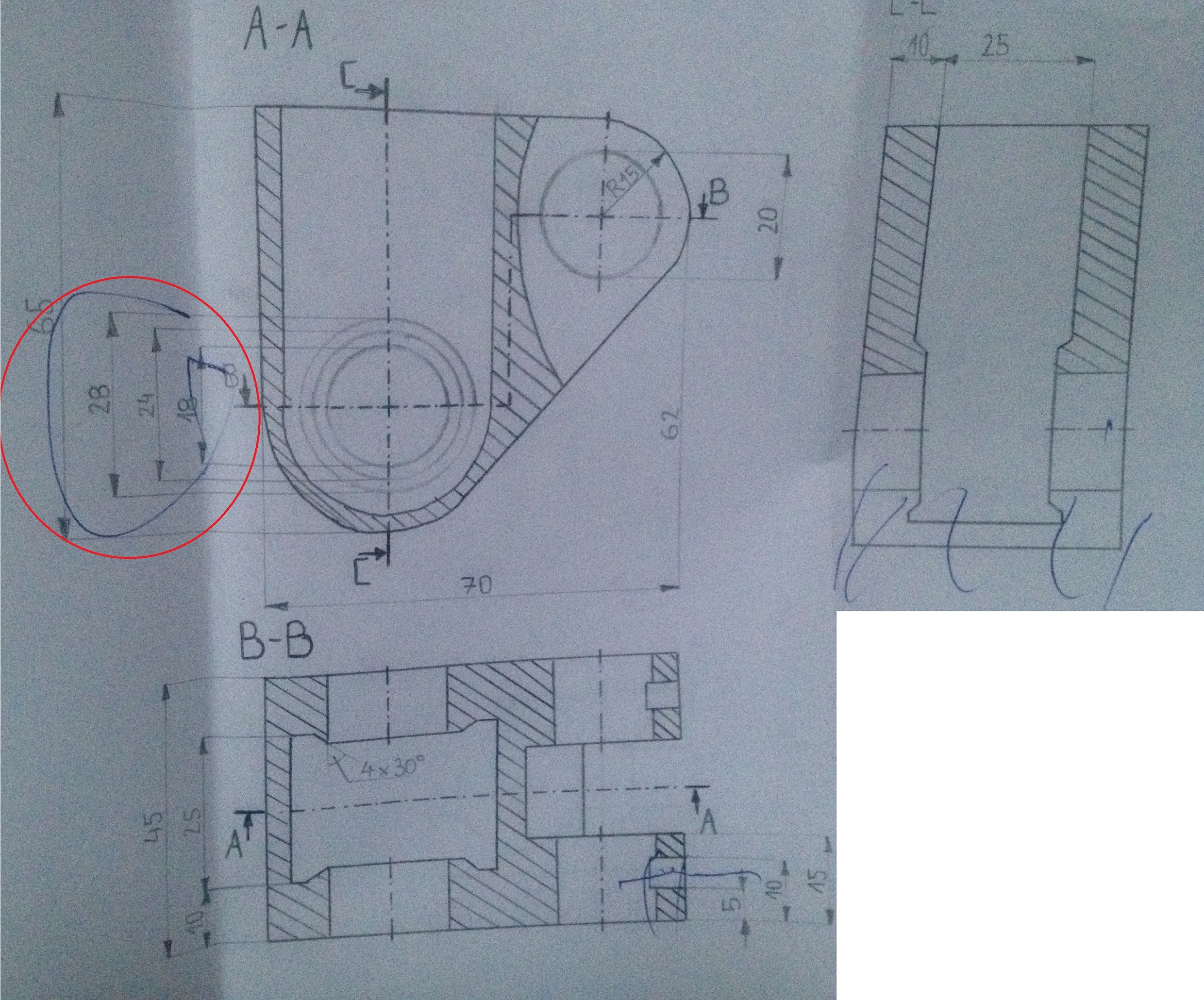

Mam drobny problem ze złączem hydraulicznym, chodzi o miejsce gdzie jest narysowany czerwony okrąg, wg. mojego Wykładowcy któraś z linii jest zbędna, moim zdaniem wszystko jest ok, dlatego proszę o pomoc gdyż nie jestem w stanie zauważyć zbędnej linii.
Obrazek

latarka22 · Post napisał: **latarka22** » 21 mar 2012, 18:09

czyli w pt oddajemy teczuszke? :p

korepetytor · Post napisał: **korepetytor** » 21 mar 2012, 20:02

foto1.z tego co można odczytać z foto, to pomyśl w rejonie linii na żółto(miejsce na przesuw pierścienia klinowego)

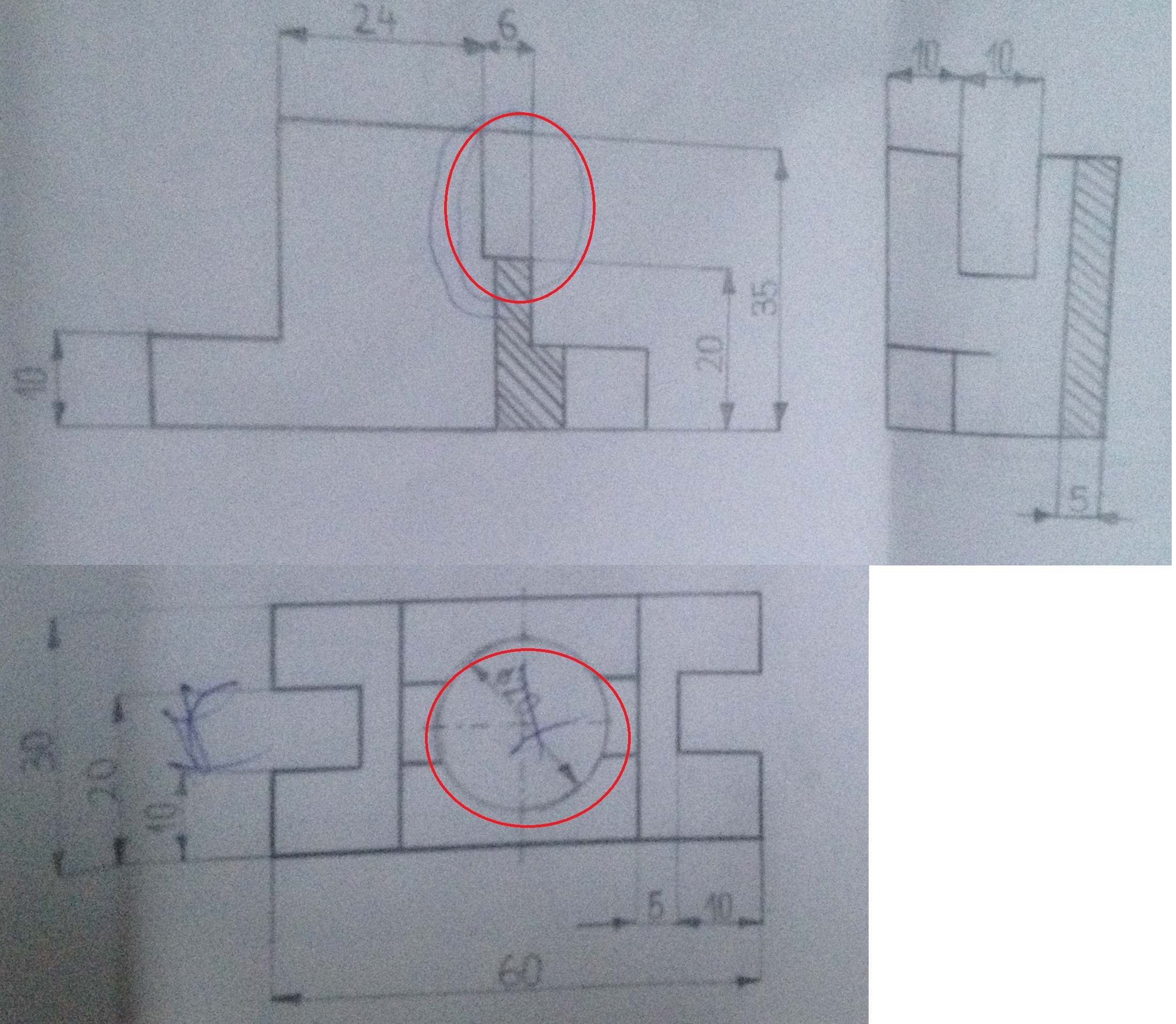

Foto D2 jak w załączeniu(wymiary się powtarzają a niektóre są oczywiste lub nielogiczne!)brak osi-żółte linie...
foto3- do średnic dopisać: Φ
Dobra rada:poczytaj T.Dobrzański-Rysunek techniczny maszynowy- tam znajdziesz odpowiedź na niedostatki w wiedzy z zasad rysunku technicznego! Powodzenia!
