Wymiarowanie płytek

wolyna · Post napisał: **wolyna** » 09 maja 2012, 12:45

Witam wszystkich, mam do Was ogromną prośbę chodzi mi o prawidłowe zwymiarowanie poniższych płytek. Czytałem już wszelkie podreczniki dotyczące zasad wymiarowania, co chwile coś zmieniam ale jak oddaje do sprawdzenia to wciąż jest coś nie tak, więc liczę na Waszą pomoc

Wiem, że w obu płytkach brakuje ich grubości, po prostu zapomniałem o tym!!

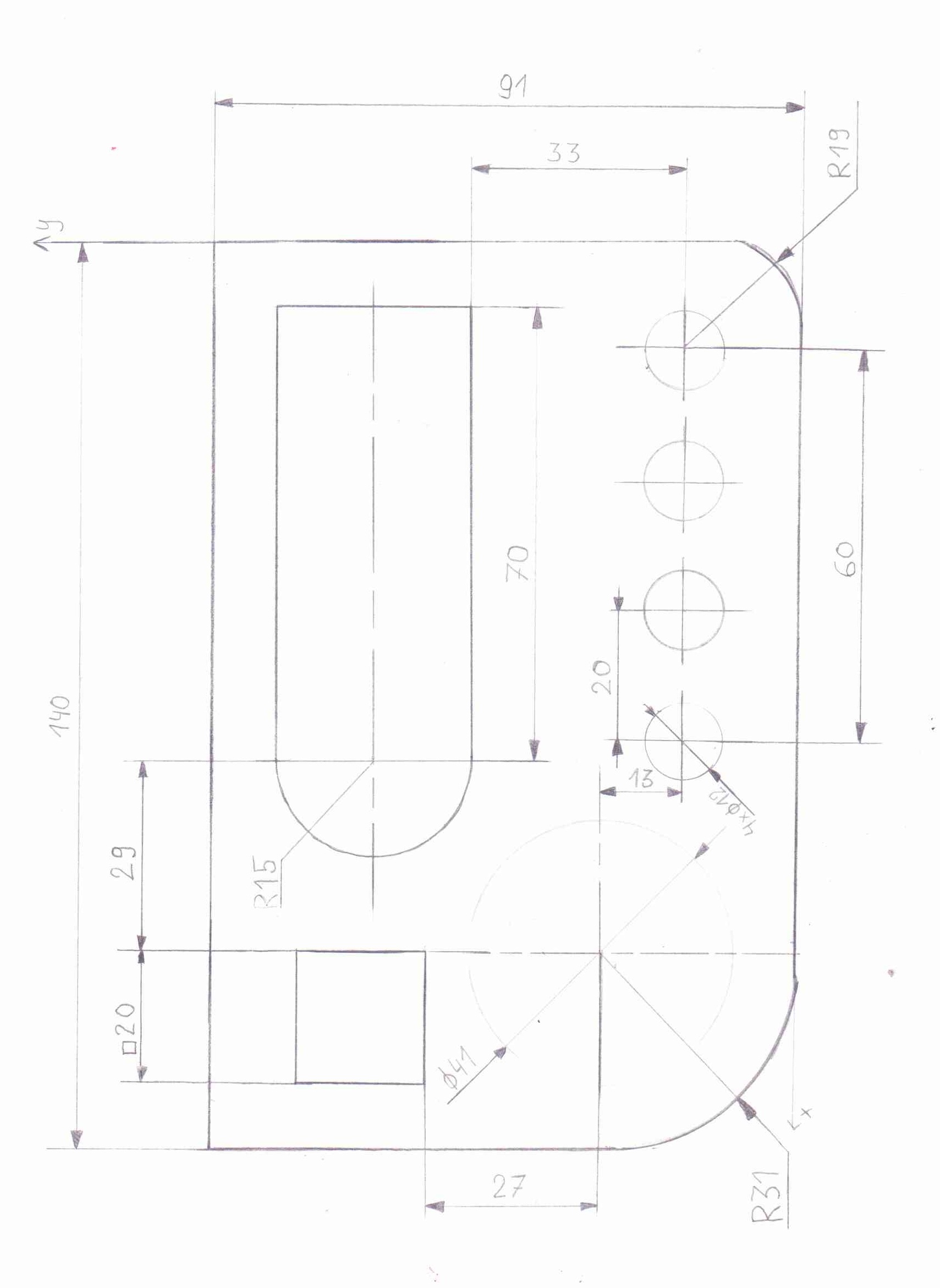

1. płytka
Obrazek

Uwagi:
-brak wymiaru
-zasady wymiarowania
-bazy

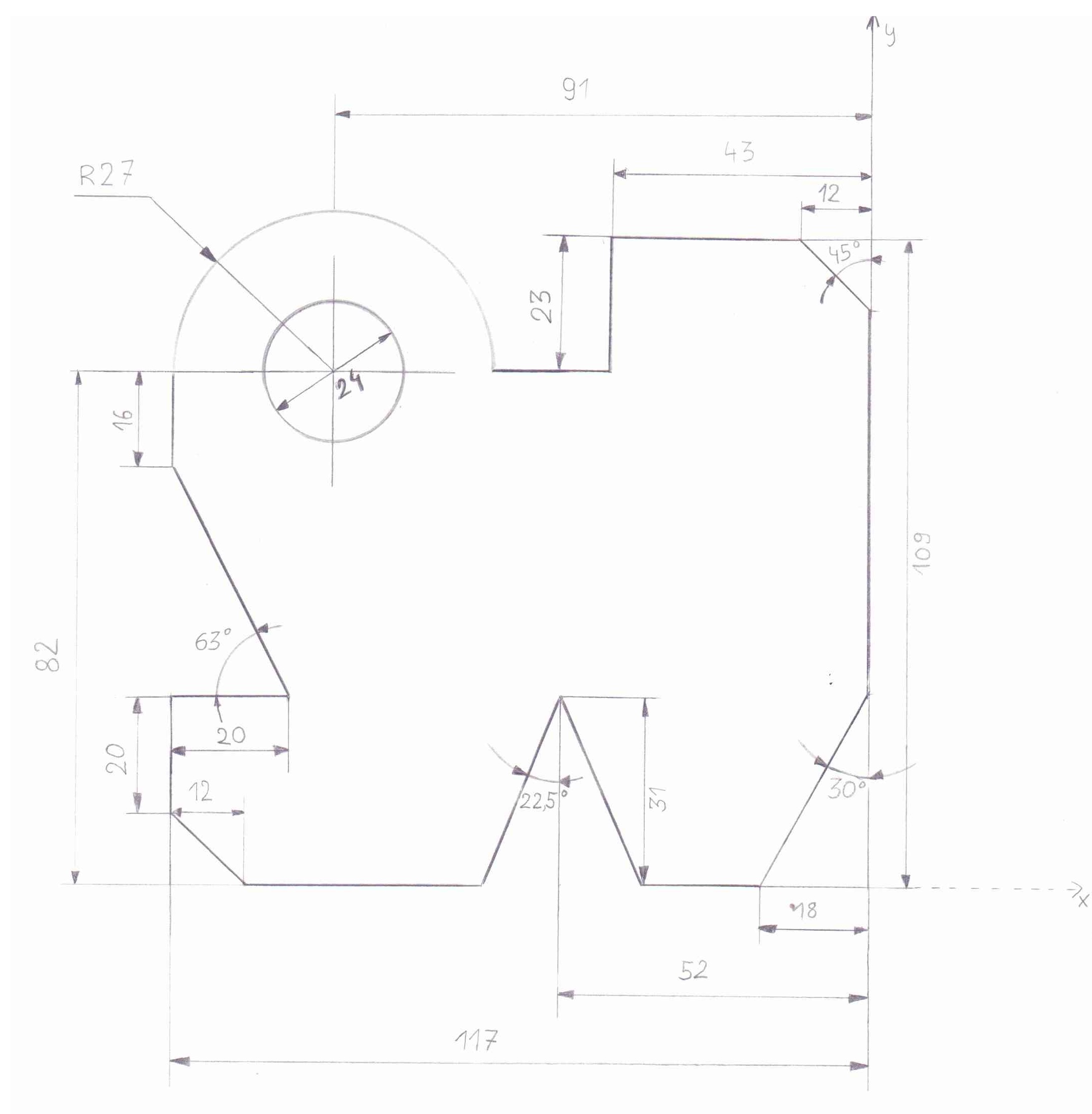

2.płytka

Obrazek

Uwagi:
-bazy
-brak wymiaru
-zasady wymiarowania

Z góry dzięki za pomoc:)

Paola · Post napisał: **Paola** » 09 maja 2012, 13:59

Nie lepiej poszukać tutaj:
https://www.cnc.info.pl/topics108/wymia ... t36223.htm
Czytałeś już wszystko i tylko gotowce wchodzą w grę, bez szukania i ruszenia wiedzą?!

wolyna · Post napisał: **wolyna** » 09 maja 2012, 14:05

Widziałem to, ale jak widać moje płytki są troche inne, moje wymiarowanie również robiłem na podstawie przykładu z książki i teraz będę je poprawiał 3 raz, więc nie sądze żeby to mi pomogło, ale dzięki za link

Paola · Post napisał: **Paola** » 09 maja 2012, 14:47

To teraz zastosuj to co przeczytałeś w podręcznikach i w oparciu o przykłady z linku.
Kłaniają się ZASADY WYMIAROWANIA I WPISYWANIA WYMIARÓW

wolyna · Post napisał: **wolyna** » 09 maja 2012, 14:53

Dzięki wielkie, naprawde mi pomogłaś:)
Jak już pisałem wyżej czytałem zasady wymiarowania i według mnie mam wszystko ok, ale okazuje się, że nie koniecznie według mojego prowadzącego, który nawiasem mówiąc nic nie tłumaczy. Jestem na wydziale informatyki więc nie sądzę, żeby rysunek techniczny był mi niezbędny do dalszego kształcenia
