Tuleja, wymiarowanie, dobrze?

smksz8 · Post napisał: **smksz8** » 16 kwie 2012, 18:31

Czy ta tuleja jest dobrze zwymiarowana? Mogę zrobić taki przekrój połówkowy, aby zwymiarować drążenia, czy może muszę osobno zrobić wymiarowanie widoku a osobno przekroju? Jeżeli moge tak jak zrobiłem, to czy jest zwymiarowane dobrze? Nie brakuje żadnych wymiarów, albo czy nie jest ich za duzo?

Obrazek

dawid060 · Post napisał: **dawid060** » 16 kwie 2012, 19:34

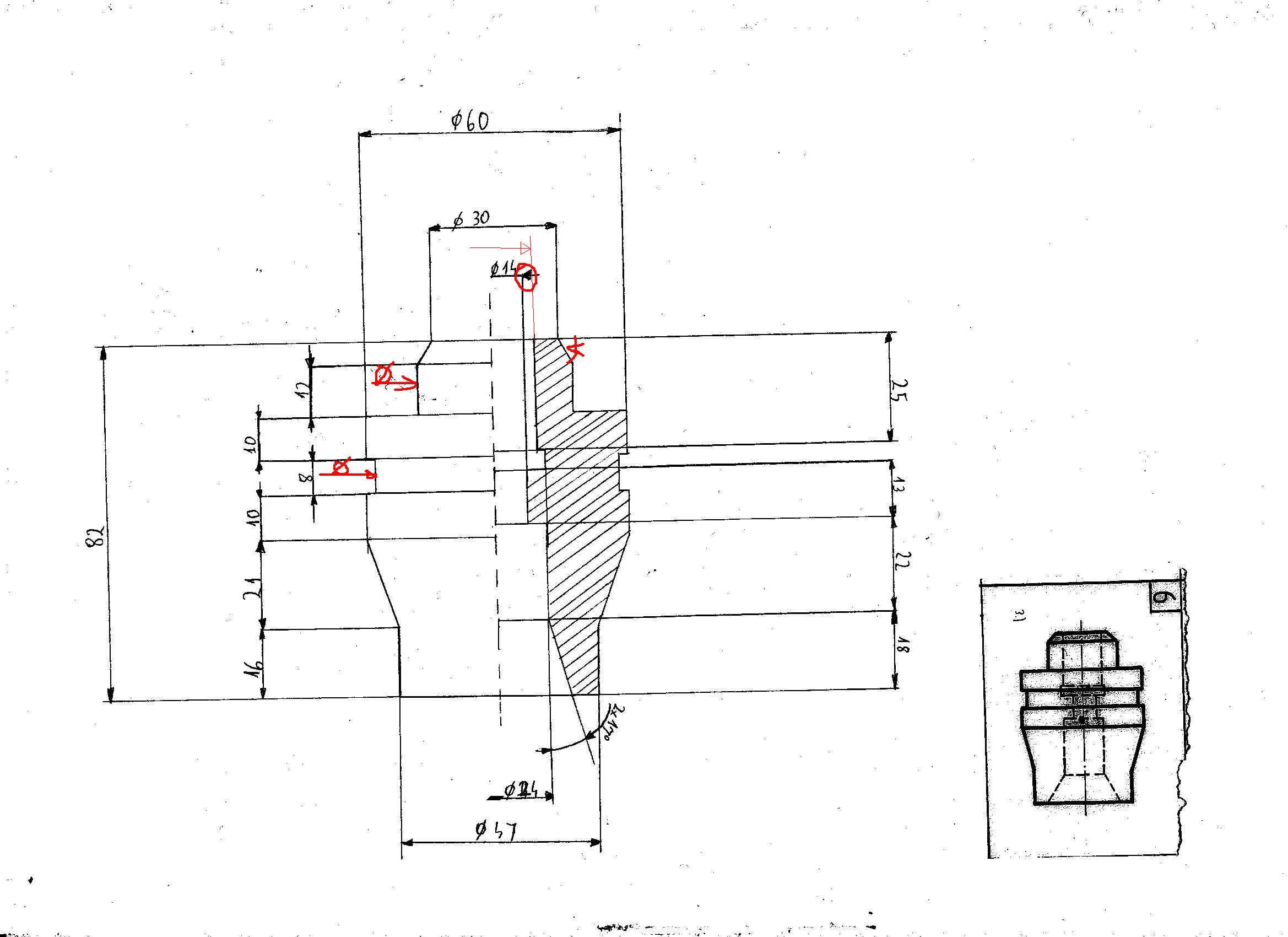

Zostaw półwidok- półprzekrój. Mi trochę brakuje wymiarów. Odległość wymiaru od części 9 albo 10 mm nie jestem pewien i najlepiej aby były one w jednej linni Obrazek

Zaznaczyłem też kąt fazowania ale co do niego mam wątpliwości bo 2x45 można uznać za wymiar oczywisty?

smksz8 · Post napisał: **smksz8** » 16 kwie 2012, 19:55

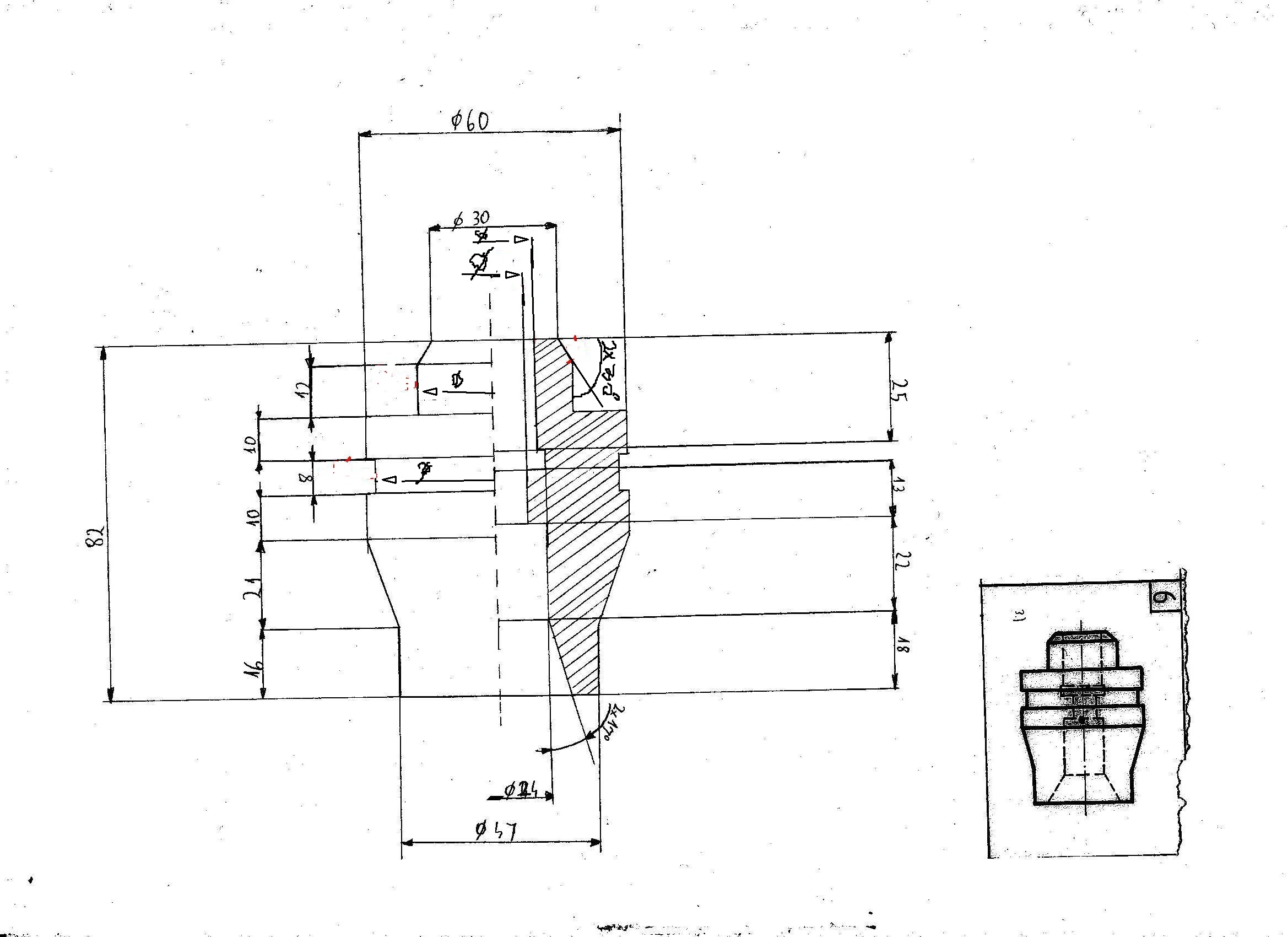

Według mnie tam jest 30 stopni. Więc zaznaczyłem ten kąt i dodałem wymiary. Tak poprawiony rysunek będzie dobrze?

Obrazek

[ Dodano: 2012-04-16, 19:56 ]
Jakby, ktoś miał jeszcze jakieś zastrzeżenia, niech pisze.

mdg · Post napisał: **mdg** » 17 kwie 2012, 08:41

To oznaczenie 2x30st. jest złe, tak się nie oznacza. Albo zaznaczasz wymiar kątowy (30 st.) i dodajesz wymiar liniowy (2), albo zaznaczasz wymiar liniowy w odpowiedniej płaszczyźnie i wpisujesz 2x 30st.

smksz8 · Post napisał: **smksz8** » 17 kwie 2012, 10:29

Czy takie oznaczenie jest dobre? Bo ja nie do końca rozumiem, to są dopiero moje początki z rysunkiem technicznym? Proszę o poprawę jeśli jest źle. A i czy reszta wymiarów jest dobrze? Jeśli nie, to również proszę o poprawę.

I mam jeszcze pytanie. Narysowałem na tym obrazku w rogu końcówkę wała, która jest pod kątem 2x 45 stopni. Wtedy nie muszę zaznaczać tego kąta, bo jest to kąt 90 stopni i jest oczywisty, czy muszę to jakoś zaznaczyć, jeśli tak to w jaki sposób?

Obrazek

robos7 · Post napisał: **robos7** » 17 kwie 2012, 10:54

Ten stożek to na rysunku płaskim trójkąt równoramienny więc wystarczy, że podać średnicę podstawy i długość tego stopnia. Resztę wymiarów można wtedy łatwo wyznaczyć.

smksz8 · Post napisał: **smksz8** » 17 kwie 2012, 14:29

Okej. Dzięki. A ta tuleja, którą wrzuciłem wyżej, jest dobrze zwymiarowana? Są na niej wszystkie niezbędne wymiary? A może jakiś brakuje? Proszę o pomoc.
