Trzeci rzut aksonometria i izometria

marta782 · Post napisał: **marta782** » 16 sty 2012, 18:31

Witam, jak chyba większość studentów pierwszego roku mam problem ze znalezieniem trzeciego rzutu figury i narysowaniem tego w aksonometrii i izometrii .
Potrzebuje po 3 rysunki(trzeci rzut, izometria i aksonometria obojętnie która) z każdej figury, ale kompletnie tego nie widzę. Proszę o pomoc .

gras107 · Post napisał: **gras107** » 16 sty 2012, 19:48

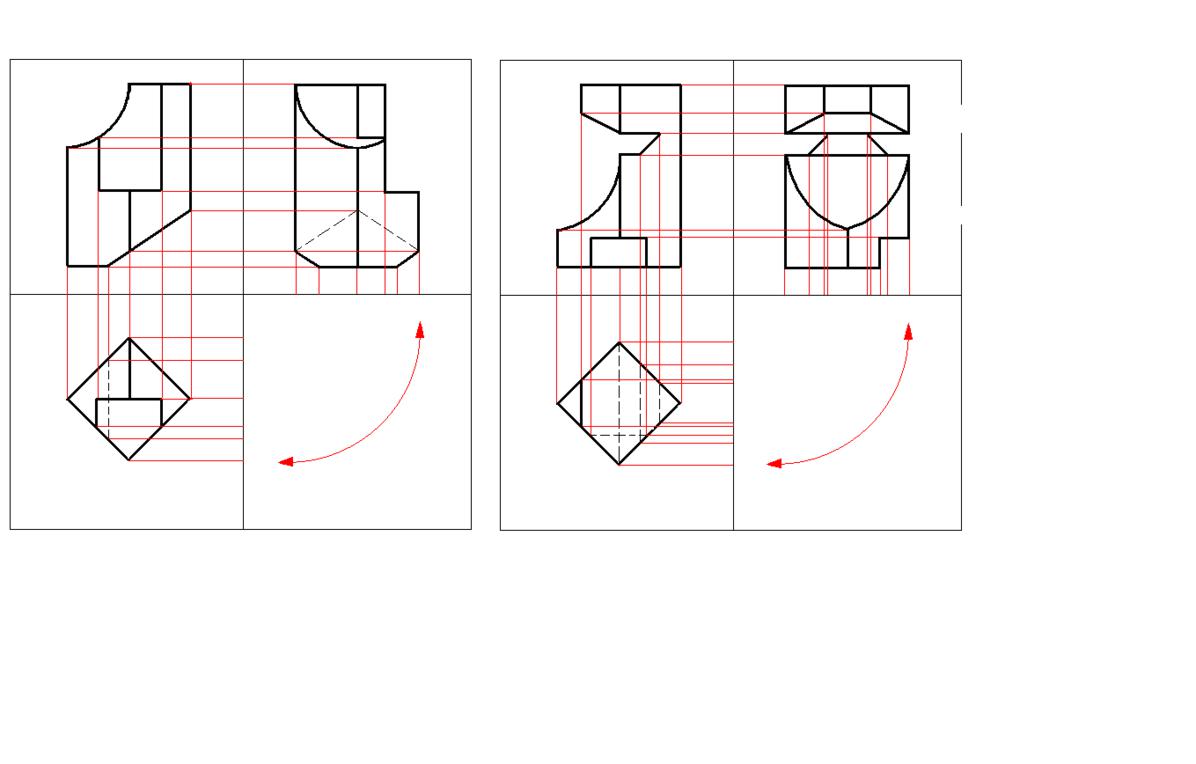

Jeżeli chodzi o ten drugi to tutaj masz trochę podobny. Mam nadzieję że zrozumiesz o co chodzi:

https://www.cnc.info.pl/topics108/rzut- ... htm#224884

dudis69 · Post napisał: **dudis69** » 17 sty 2012, 04:38

Co jest?..., internet dostajecie a książek już nie...

Obrazek

Korzystając z okazji, uprzejmie proszę "jednodniowych" użytkowników tego forum, o nie wysyłanie mi już na pw próśb o pomoc w rysunku technicznym.

gelo · Post napisał: **gelo** » 17 sty 2012, 07:53

Szanowna "PARA-STUDENTKO".. Zobacz sobie tylko jak proste jest to co zrobil kolega Dudis69.
Skoro masz problem, zeby zagladnac do przykladow i ksiazki to co z Ciebie bedzie za inzynier?

joannal · Post napisał: **joannal** » 18 lut 2012, 20:30

proszę o pomoc w wykonaniu rzutu prostokątnego z boku tego przedmiotu.
http://www.agro-serwis24...._611203-18.html
(nożyk nie jest ząbkowany tylko gładki)

dudis69 · Post napisał: **dudis69** » 18 lut 2012, 20:47

joannal, no fajny ten nożyk, taki niewidoczny

joannal · Post napisał: **joannal** » 19 lut 2012, 16:06

http://www.google.pl/imgres?q=nozyk+kos ... MgBEK0DMCA

Na tym zdjeciu jest ta strona lepiej widoczna.

dudis69 · Post napisał: **dudis69** » 19 lut 2012, 16:20

dudis69 pisze: taki niewidoczny

No teraz się otwiera i widać nożyk.

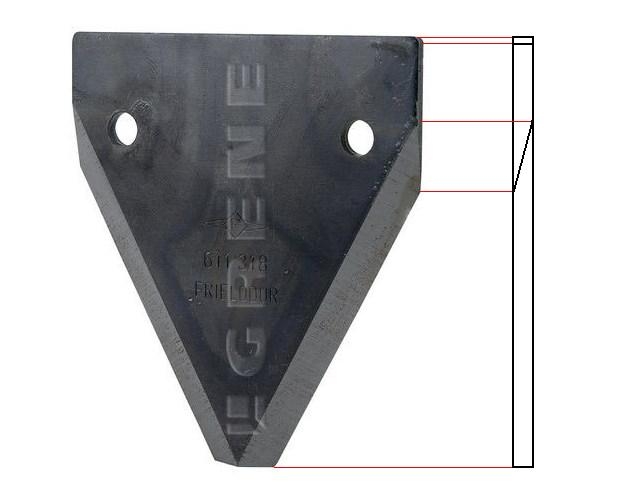

joannal pisze: rzutu prostokątnego z boku tego przedmiotu

Na którym boku bardziej Ci

zależy?

joannal · Post napisał: **joannal** » 19 lut 2012, 17:22

Na lewym.

dudis69 · Post napisał: **dudis69** » 19 lut 2012, 18:08

Qrcze..., przecież to jest do kombajnu.
Obrazek

Trzeci rzut aksonometria i izometria
