Rzut aksjonometryczny bryły i rzut prostokątny na 6 rzutni.

Pablo201_5 · Post napisał: **Pablo201_5** » 21 paź 2014, 22:37

Witam,

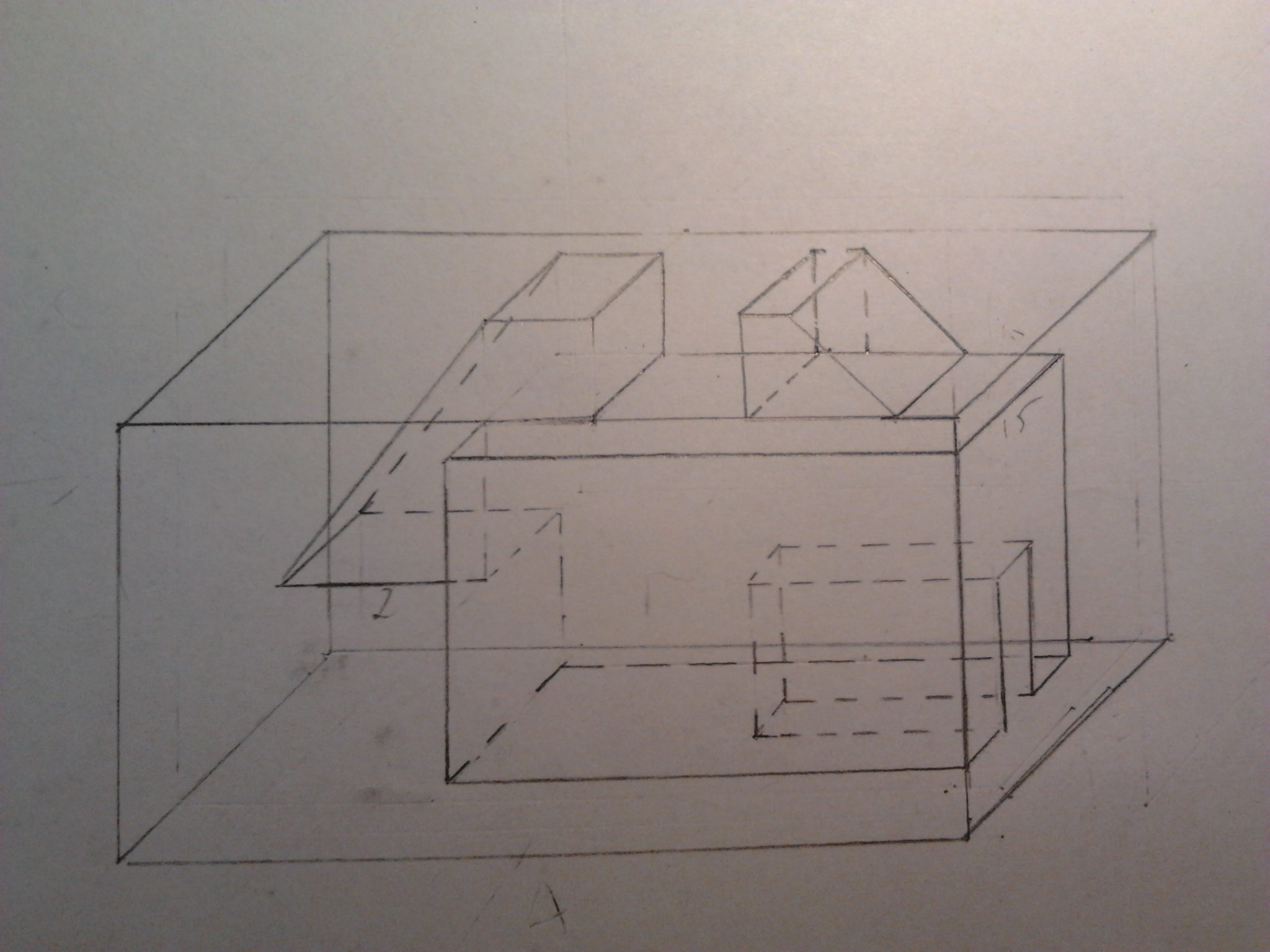

Proszę o sprawdzenie rzutów bryły, ewentualne sugestie i rady

.

Jak niewłaściwy dział to proszę przenieść.

Linie konstrukcyjne starałem się robić cienkie, poszczególne rzuty były robione grubym ołówkiem. Nie przeniosłem wymiarów z płaszczyzny F bo brakłoby mi miejsca.
Rysunek jest ćwiczeniem, dla mnie, więc może być trochę brudny i nie wszystko musi byc super dokładnie.

Obrazek

Paweł

Paola · Post napisał: **Paola** » 22 paź 2014, 10:17

Pablo201_5 pisze:Proszę o sprawdzenie rzutów bryły

Dużo błędów w rzutach i aksonometrii

Pablo201_5 · Post napisał: **Pablo201_5** » 22 paź 2014, 13:13

Mozna zapytac co jest zle? Chodzi glownie o rzuty.

Paola · Post napisał: **Paola** » 22 paź 2014, 13:39

Pablo201_5 pisze:Mozna zapytac co jest zle? Chodzi glownie o rzuty.

Jednych krawędzi brak, a innych za dużo lub zbędne

Pablo201_5 · Post napisał: **Pablo201_5** » 22 paź 2014, 15:21

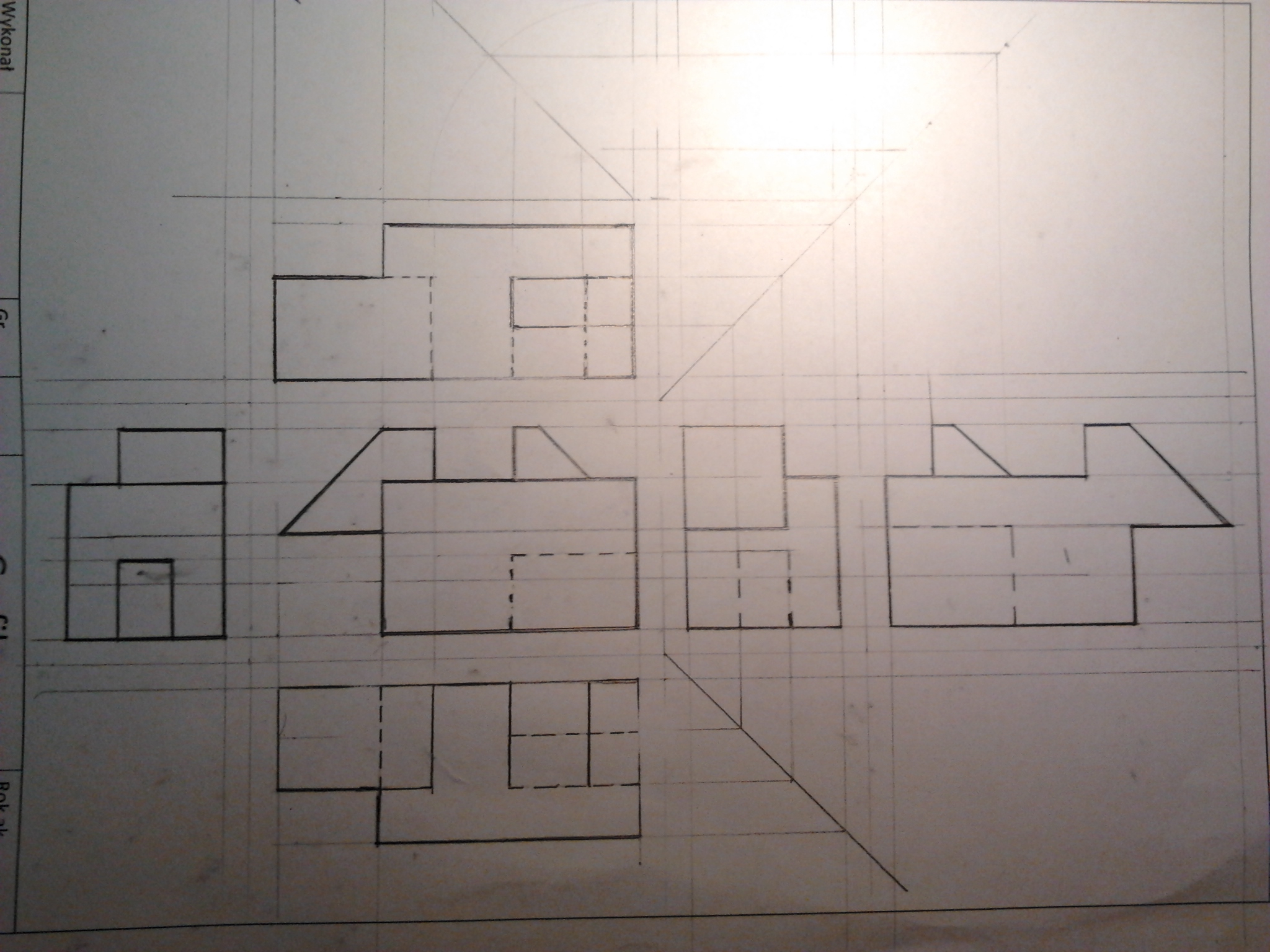

Ok, poprawiłem błędy które widziałem, jak jest teraz?

Obrazek

reddin · Post napisał: **reddin** » 22 paź 2014, 23:12

Pablo201_5 pisze: jak jest teraz?

Źle

przekonasz się jak oddasz ten rysunek aksjonometryczny

Absit · Post napisał: **Absit** » 23 paź 2014, 12:49

Są błędy!
Dla ułatwienia sprawy wpierw narysuj go bez linii niewidocznych, później jeśli tego wymagają nanieś linie niewidoczne.
Uważam że za bardzo wciągasz się w to czego nie widać

Pozdrawiam
J

Pablo201_5 · Post napisał: **Pablo201_5** » 24 paź 2014, 20:00

reddin pisze:
Pablo201_5 pisze: jak jest teraz?
Źle przekonasz się jak oddasz ten rysunek aksjonometryczny

Właśnie nie przekonam się bo rysunek to żadne zaliczenie czy coś... Sam wymyśliłem bryłę i dla ćwiczenia chciałem wykonać 6 rzutów.

Co jest nie tak w aksonometrii?

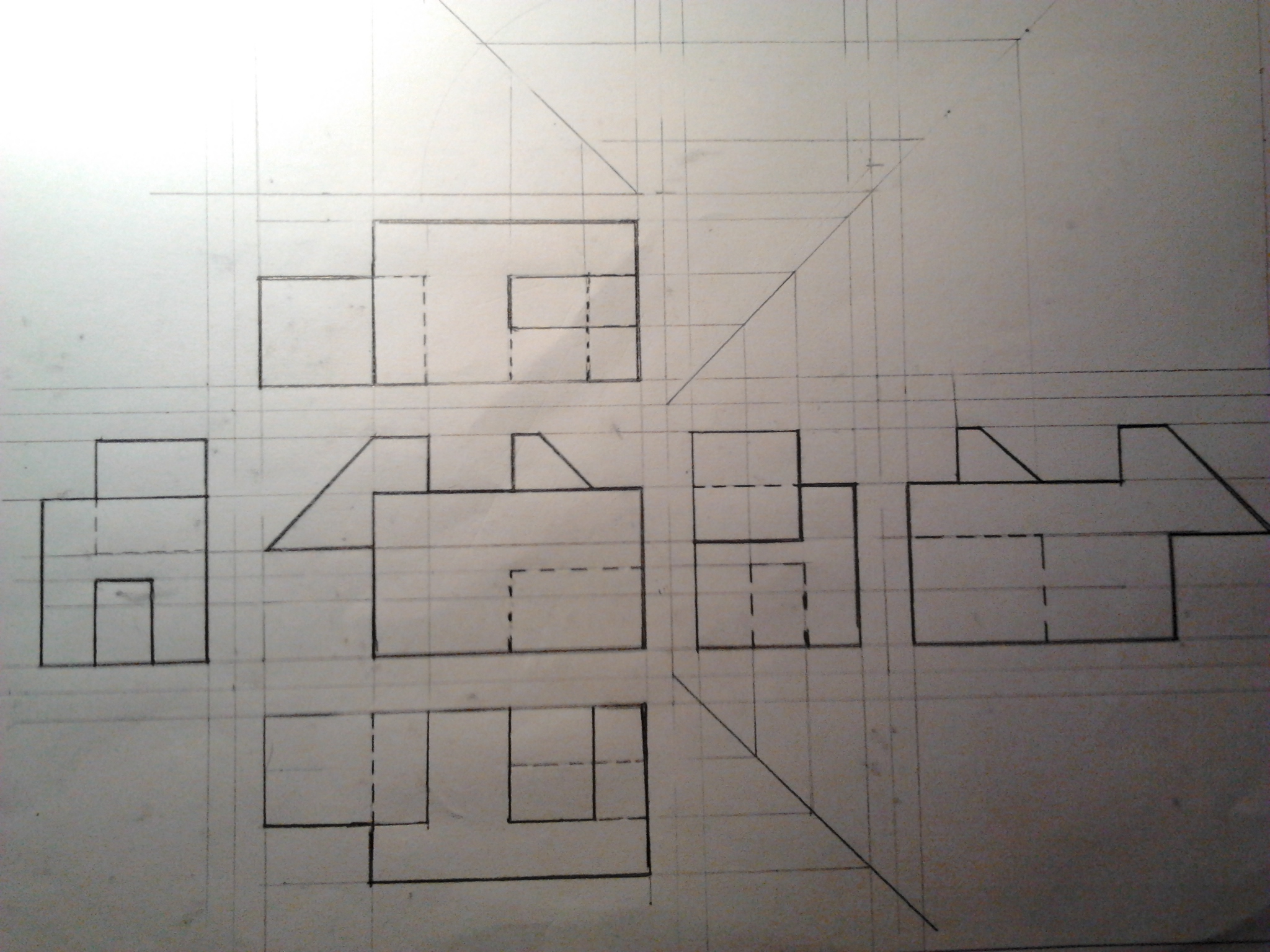

Wrzucam jeszcze 6 rzutów, teraz już chyba wszystko OK

.

Absit · Post napisał: **Absit** » 26 paź 2014, 15:19

Hej,
"Mała pochylnia" rzut z góry, z dołu (przerywana linia)i z boku

Pozdrawiam
J

Pablo201_5 · Post napisał: **Pablo201_5** » 28 paź 2014, 21:28

Ok, w rzucie z boku widzę błąd, "mała pochylnia" jest "przekręcona", natomiast nie przychodzi mi do głowy co jest nie tak w rzucie z góry i z dołu? Brakuje 1 krawędzi?

Rzut aksjonometryczny bryły i rzut prostokątny na 6 rzutni.
