ragazza · Post napisał: **ragazza** » 10 sty 2014, 10:33

Witam wszystkich
Czy ktoŚ mógłby pomóc mi w narysowaniu poprawnego przekroju i rzutów metodą europejską?
Dopiero zaczynam GI a taki rysunek troche przekracza moje możliwoŚci.
Przewertowałam kilka książek w tym Dobrzańskiego ale nie potrawie nadal sobie z tym poradzić.
Bardzo proszę o pilną pomoc.

Paola · Post napisał: **Paola** » 10 sty 2014, 10:55

ragazza pisze:Bardzo proszę o pilną pomoc.

Przeszukaj i poczytaj jeszcze to:

https://www.google.pl/search?q=rzutowan ... L:official

https://www.google.pl/search?q=rzutowan ... 7AbN-IDgDg

ragazza · Post napisał: **ragazza** » 10 sty 2014, 10:57

czytałam, ale tam są prostsze rysunki. A ten jest troche trudniejszy dlatego tez nie potrafię go zrobić.

Paola · Post napisał: **Paola** » 10 sty 2014, 11:05

ragazza pisze:czytałam, ale tam są prostsze rysunki. A ten jest troche trudniejszy dlatego tez nie potrafię go zrobić.

Prostszego rysunku niż twój nie znajdziesz...trzeba trochę poruszać główką!

ragazza · Post napisał: **ragazza** » 10 sty 2014, 11:25

no jak widzisz nie znalazłam

zacharius · Post napisał: **zacharius** » 10 sty 2014, 11:54

no niech będzie że trochę pomogę.
rzut z góry. dalej sama

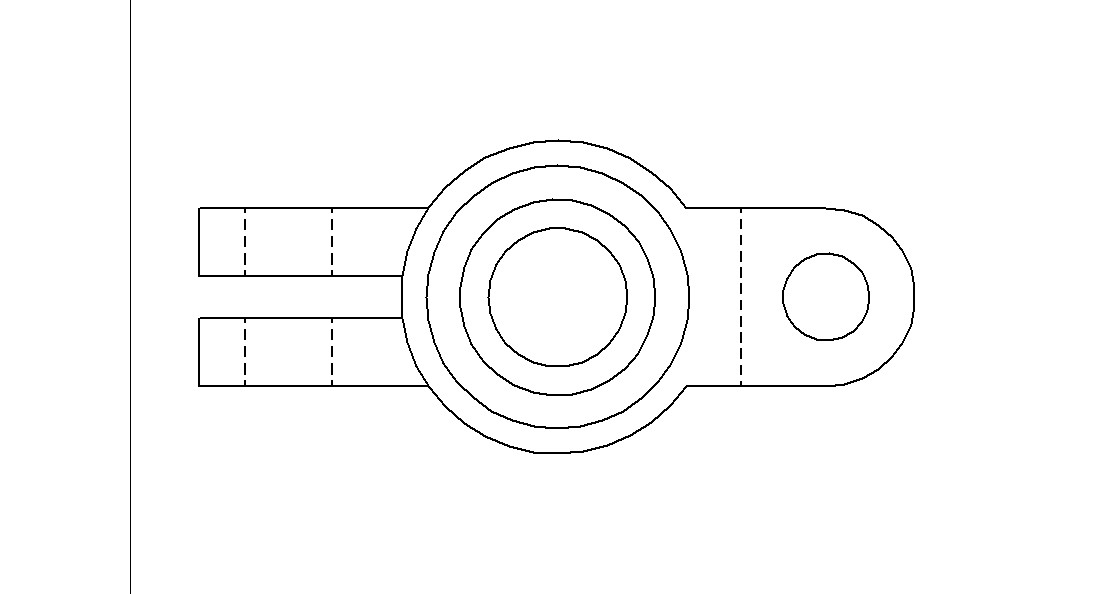

Obrazek

ragazza · Post napisał: **ragazza** » 10 sty 2014, 13:14

tutaj narysowałam kolejny rzut.

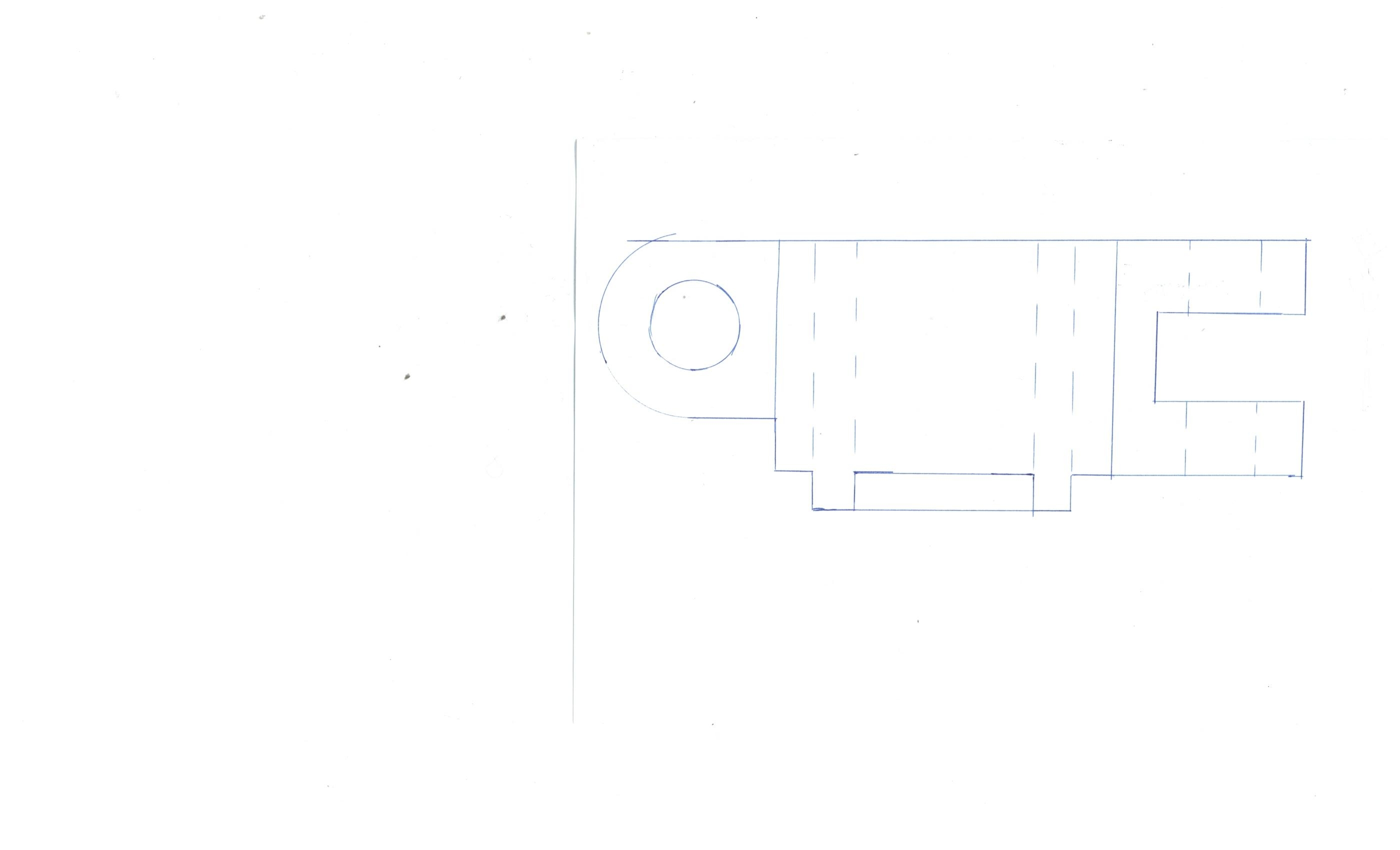

Nie ma mnie w domu dlatego tez nie jest on dokładny. Obrazek

zacharius · Post napisał: **zacharius** » 10 sty 2014, 15:28

sa blędy, otwór centralny linie przerywane, bo to podcięcie jest niewidoczne.
reszta wygląda na ok.
jeszcze 3ci przed tobą

ragazza · Post napisał: **ragazza** » 10 sty 2014, 16:03

czyli nie ma być liń przerywanych w otworze centralnym ?

zacharius · Post napisał: **zacharius** » 10 sty 2014, 16:22

liń to na pewno nie ale linii, hehe. właśnie mają być przerywane

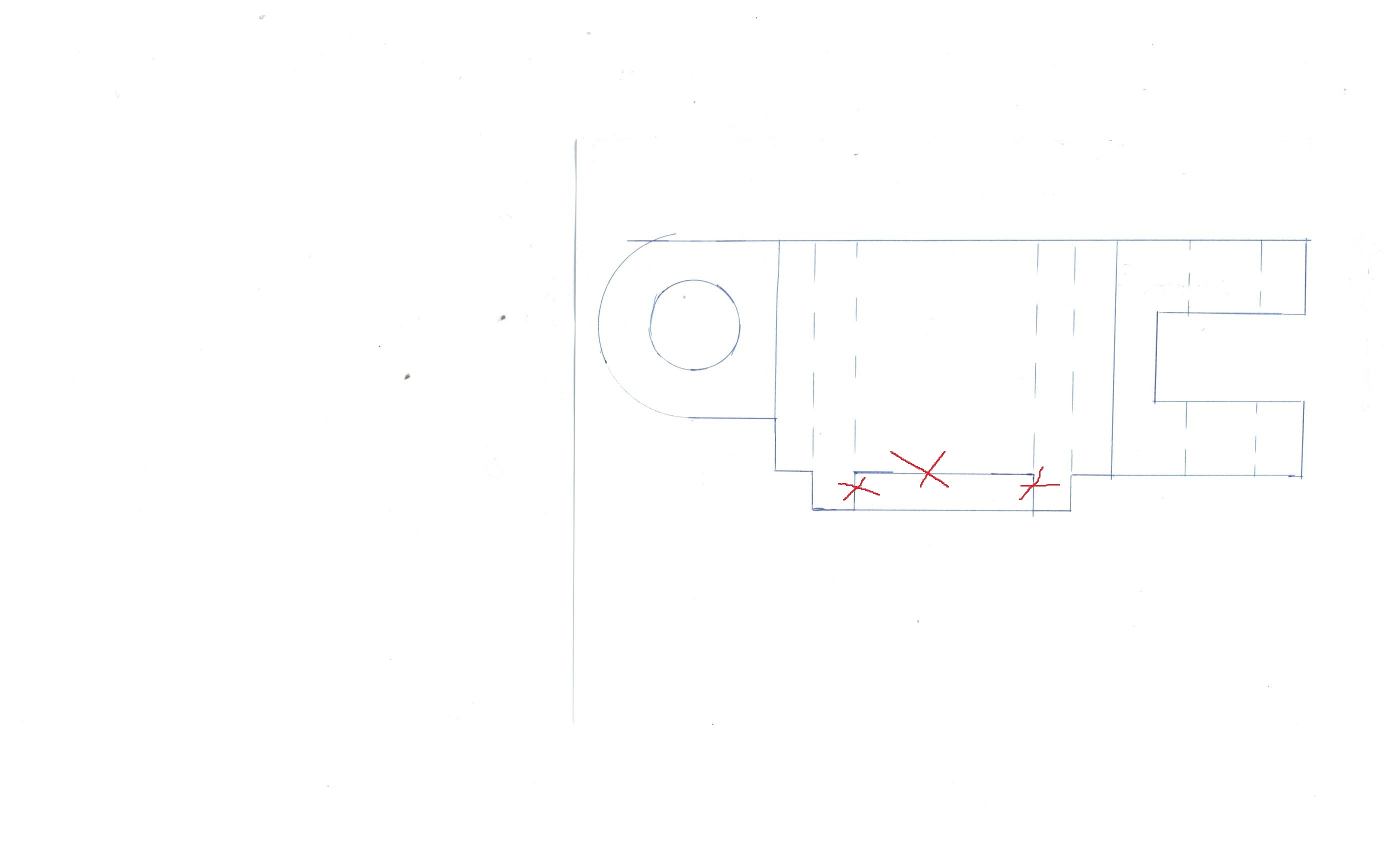

zaznaczyłem które są źle

Obrazek
