Przekrój złożony łamany do oceny

Posty: 4 • Strona 1 z 1

Autor tematu
Staryarchitekt0: Czytelnik forum poziom 1 (min. 10); Posty w temacie: 2; Posty: 15; Rejestracja: 22 paź 2015, 21:34; Lokalizacja: Tarnobrzeg

Post napisał: Staryarchitekt0 » 05 lis 2015, 11:27

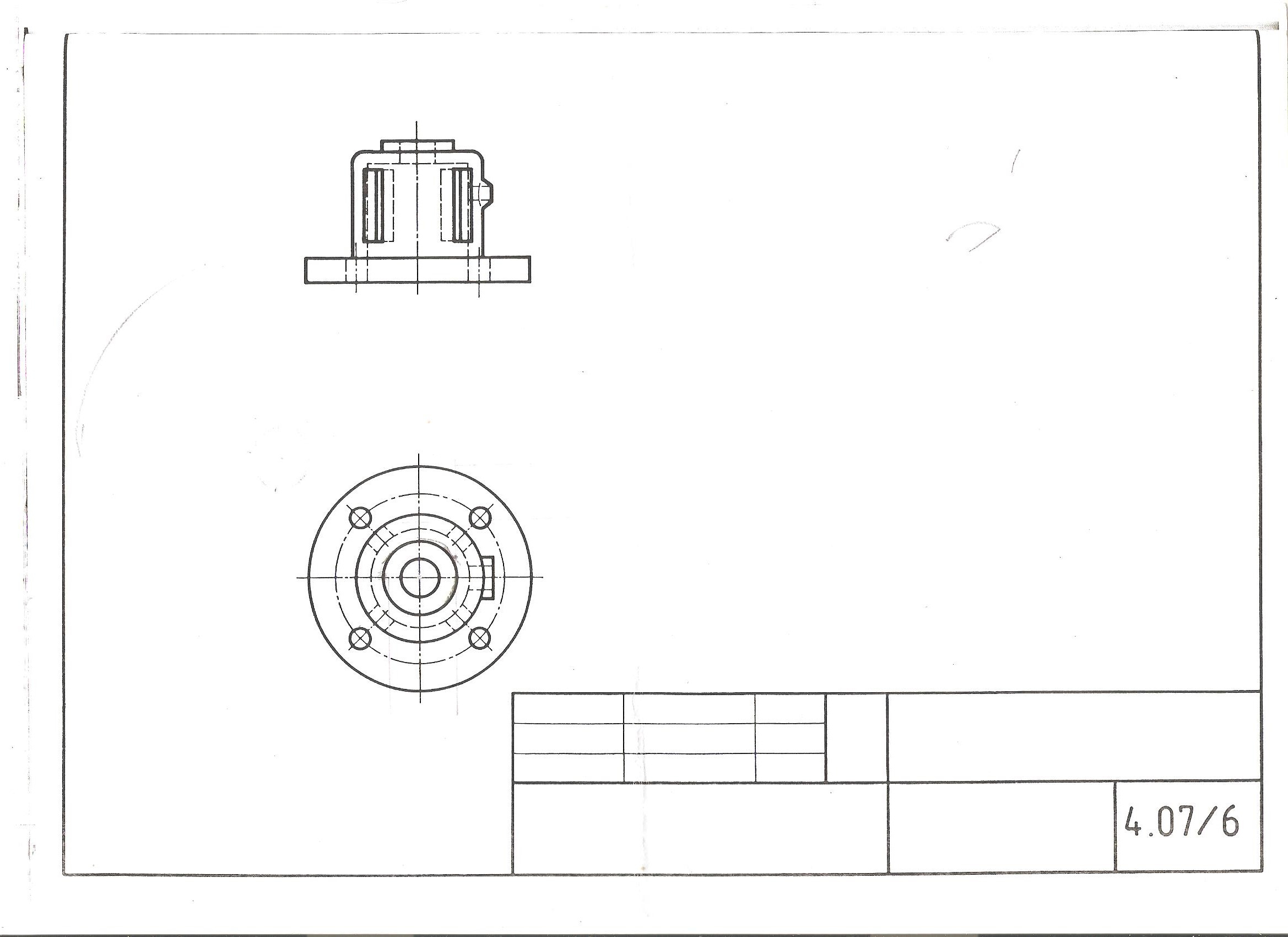

Tutaj dodaje zdjecie poczatkowych rysunkow , ktore sa dane do wykonania przekroju zlozonego.

Obrazek

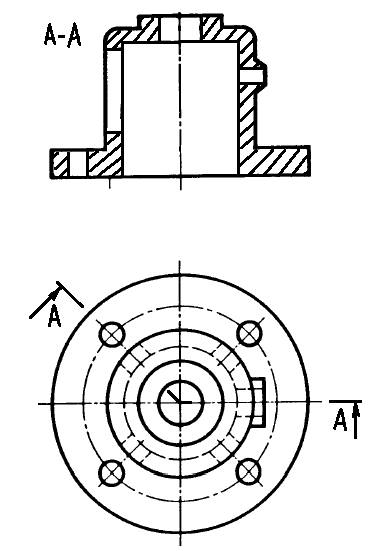

a tutaj dodaje jak zrobilem przekroj złozony łamany

Obrazek

Tagi:

lamany

ASOR: Specjalista poziom 1 (min. 100); Posty w temacie: 2; Posty: 232; Rejestracja: 18 sty 2011, 18:13; Lokalizacja: Warszawa

Post napisał: ASOR » 05 lis 2015, 12:52

Jest prawie OK. Na prawej czesci przekroju powinno być widoczne prostokątne okienko leżące za płaszczyzną przekroju. Na lewej również.
