Przekrój w Inventorze

ffus · Post napisał: **ffus** » 22 gru 2014, 22:58

Witam,
Mam problem z utworzeniem przekroju rozwiniętego w Inventorze 2014. Otóż, kombinowałem na wiele sposobów i nie wychodzi mi, dlatego proszę was o pomoc.
W załączonym obrazku pokazuję na czym ma polegać przekrój. Obrazek

Pozdrawiam

peritus · Post napisał: **peritus** » 23 gru 2014, 09:37

ffus pisze:Mam problem z utworzeniem przekroju rozwiniętego w Inventorze 2014. Otóż, kombinowałem na wiele sposobów i nie wychodzi mi, dlatego proszę was o pomoc.
W załączonym obrazku pokazuję na czym ma polegać przekrój

Jaki jest sens i cel tego zaznaczonego-zamierzonego przekroju rozwiniętego?
Co taki przekrój, w tym miejscu ma pokazać?

Możliwe że Inventor też tego nie rozumie!

ffus · Post napisał: **ffus** » 23 gru 2014, 12:44

Doktor powiedział, żeby na takim przekroju pokazać i wymiarować kieł (sprzęgła bezpieczeństwa).

peritus · Post napisał: **peritus** » 23 gru 2014, 13:52

ffus pisze:Doktor powiedział, żeby na takim przekroju pokazać i wymiarować kieł

Chyba niedokładnie zrozumiałeś wytyczne i intencje doktora co do wykonania przekroju i do tego w tym miejscu!.

Narysuj "odręcznie" ten przekrój rozwinięty jak zaznaczyłeś i wpisz wymiary... a sam się przekonasz że to bezużyteczne i niesensowne!

ffus · Post napisał: **ffus** » 23 gru 2014, 18:27

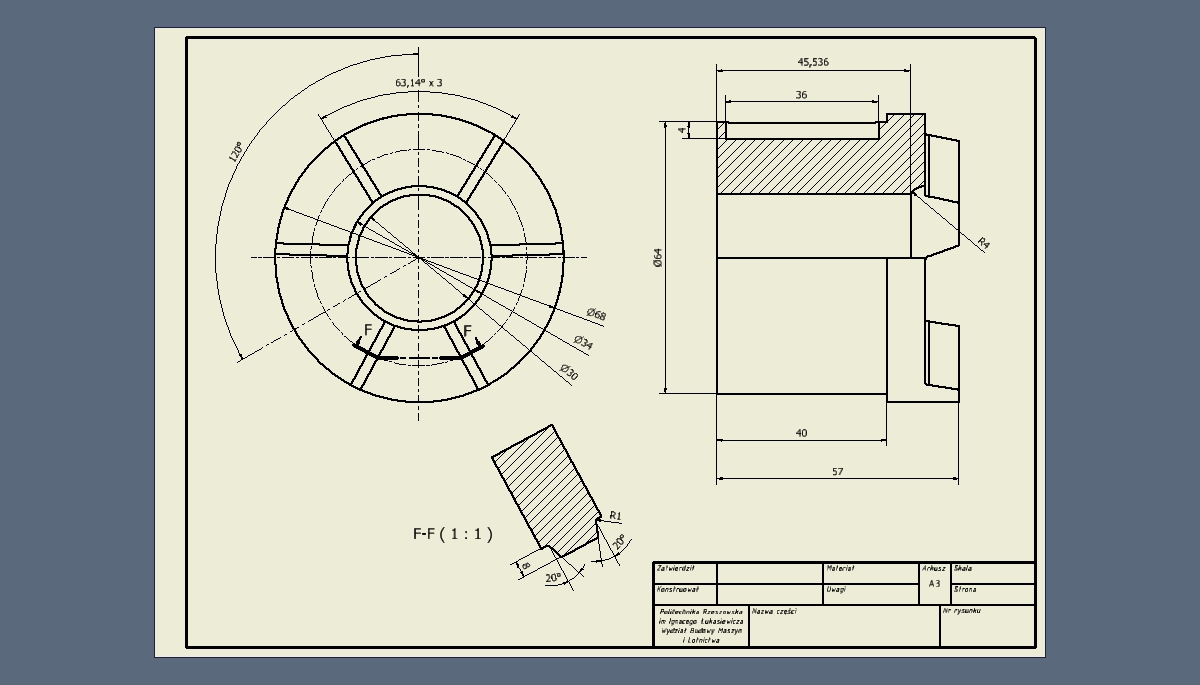

Czy tak wykonany przekrój jest prawidłowy?
Obrazek

Na tym przekroju mam ukazać pochylenie i wysokość kła.

Tomasz_K · Post napisał: **Tomasz_K** » 30 gru 2014, 18:34

Przy takim przekrojeniu zęba wymiary na przekroju F-F będą prawdziwe tylko w PUNKCIE stycznym z linią przekroju.
Musiał bym w pracy sprawdzić ale inwentor prawdopodbnie umożliwia wykonanie przekroju tak jak zaznaczyłeś A-A w pierwszym poście.

Pozdrawiam
Tomek.

ffus · Post napisał: **ffus** » 30 gru 2014, 18:58

Witaj Tomku
Dziękuję za odpowiedź, jeżeli miałbyś taką możliwość i chęć proszę o sprawdzenie tego przekroju.

Pozdrawiam
Marcin

Tomasz_K · Post napisał: **Tomasz_K** » 31 gru 2014, 20:21

Jeśli masz w domu Inwentora to samemu możesz to sprawdzić:
1. Zrób normalny prosty przekrój
2. Kliknij na niego prawym klawiszem -> będzie tam "Edycja"
3. Rzutuj sobie centralny okrąg
4. Przerób prosta linię przekroju na łuk koncentryczny w punkcie który zrzutowałeś.

Po wyjściu ze szkicu powinieneś zobaczyć efekt.

Pozdrawiam
