Przekładnia zębata stożkowa

Persik · Post napisał: **Persik** » 06 sty 2011, 19:45

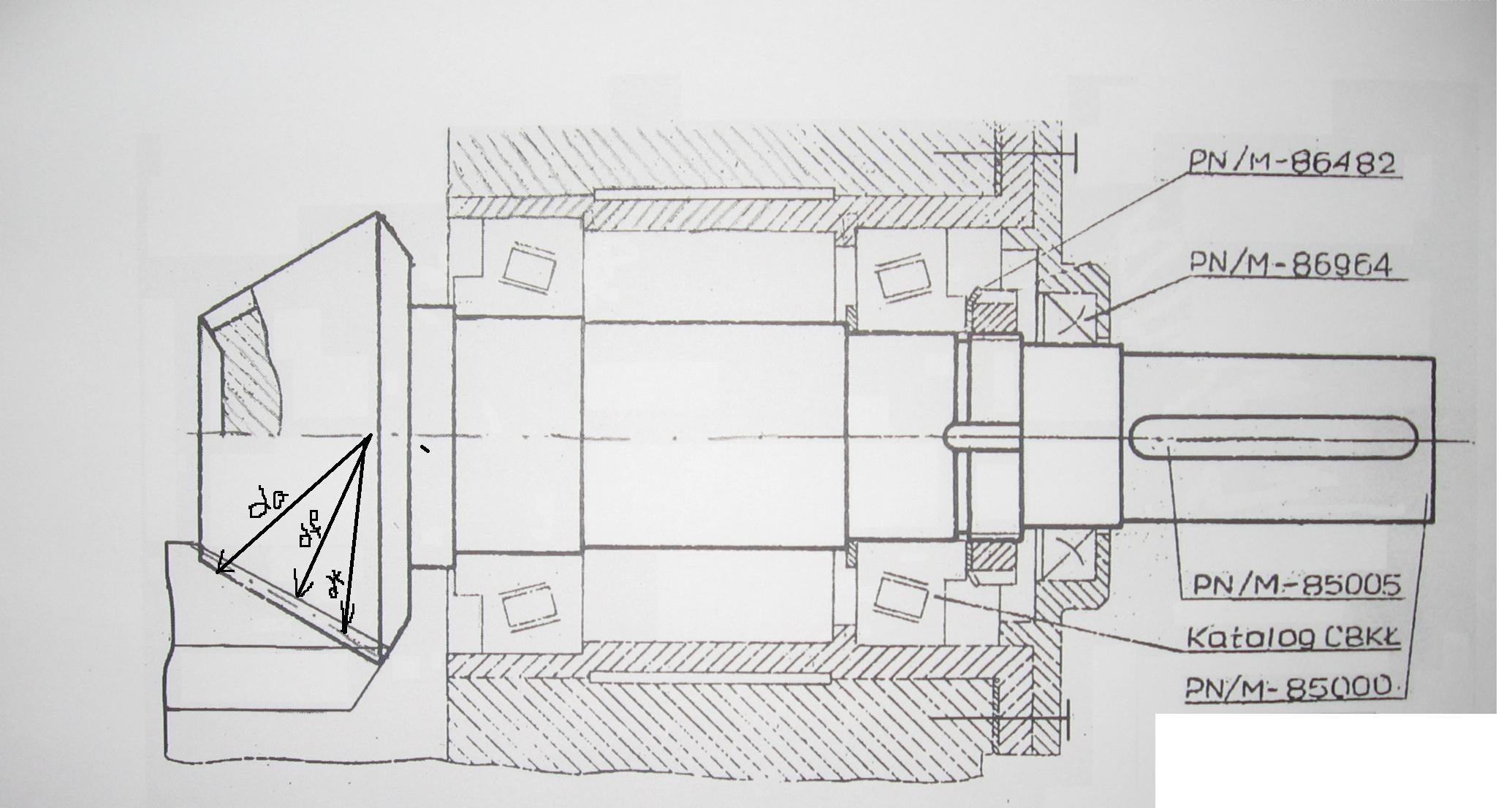

Witam, mam za zadanie narysować rysunek wykonawczy i złożeniowy tegoż wałka:
Obrazek

Wiem, że na poczatek musze ustalić rzeczywiste wymiary.
Chciałem ustalić mnożnik K=obliczona średnia podziałowa koła zębatego/ średnia na moim rysunku

mam dane z=19, m=4 i kąt 24stopnie 21minut

I teraz pytanie z jakiego wzoru moge to obliczyć i gdzie na wrzuconym przeze mnie rysunku jest średnia podziałowa tego koła zębatego?

Proszę o pomoc, jest to mój pierwszy projekt i nie znam sie na tym jeszcze za bardzo

DarkKnight · Post napisał: **DarkKnight** » 06 sty 2011, 19:55

Ten temat już był poruszany >>> https://www.cnc.info.pl/topics108/pomoc ... t24623.htm

Persik · Post napisał: **Persik** » 06 sty 2011, 20:03

Tak, znam te wzory:

Obliczenia:

1) da=dp+2*m*cosd =m*z+2*m*cosd

da - srednica zewnetrzna kola (wierzcholkow)
dp - srednica podzialowa kola zebatego dp=m*z
m - modul kola
z - liczba zebow kola
d - (powinno byc delta) kat stozka podzialowego

2) df=dp-2,4*m*cosd=m*z-2,4*m*cosd

df-srednica podstaw

Ale chciałbym się dowiedzieć, gdzie na rysunku są te wymiary (da, dp, df)?

DarkKnight · Post napisał: **DarkKnight** » 06 sty 2011, 21:20

Może tak (aha : dp to to samo co dt) :

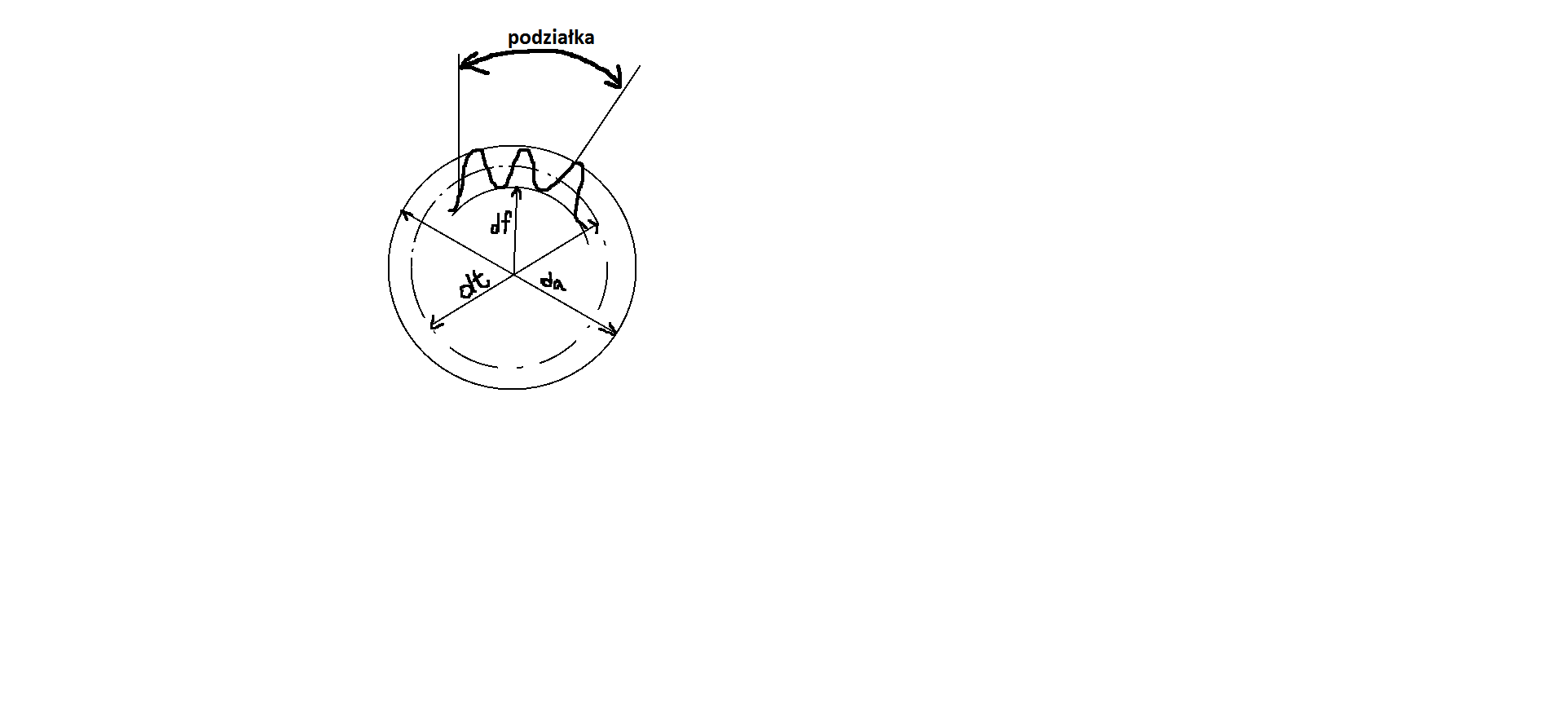

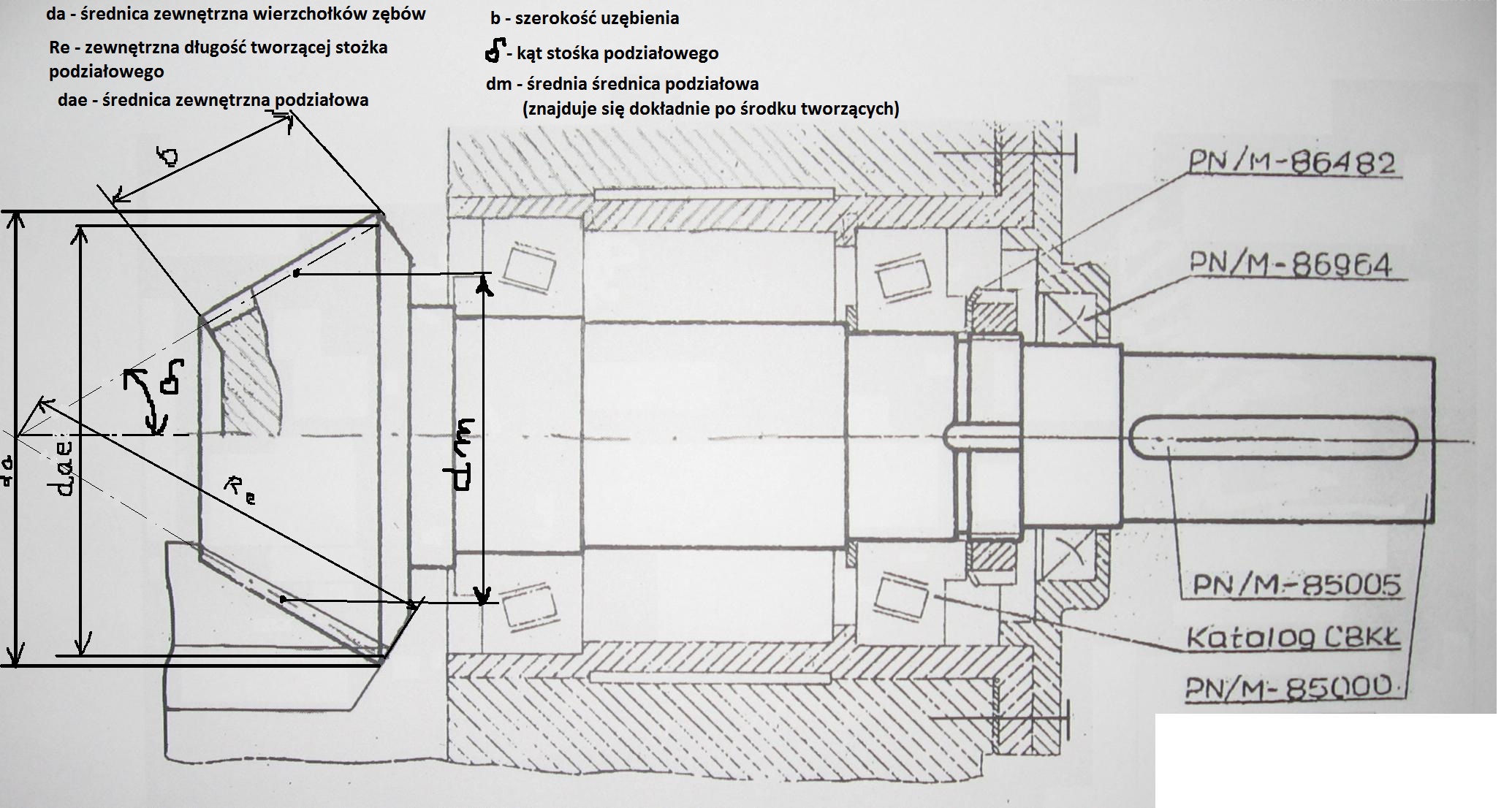

Obrazek

Persik · Post napisał: **Persik** » 06 sty 2011, 21:47

hmm.. A wiesz może dokąd dokładnie sięgają te linie? (bo zaznaczyleś końce na krawędzi bocznej tego stożka ściętego), no ale jeśli zaznacze je w troche innym miejscu (np. bardziej w prawo, albo bardziej w lewo na tej samej krawedzi) to wymiar jest juz inny

DarkKnight · Post napisał: **DarkKnight** » 07 sty 2011, 00:06

Nie zaznaczyłem końców tylko pokazałem tak ogólnie jak to interpretować. Inny rys. , powinieneś zczaić o co kaman (tylko zrób tak, żeby linie wymiarowe ci sie nie przecinały ,jak mi,bo robiłem na szybko)

Persik · Post napisał: **Persik** » 07 sty 2011, 00:48

Wielkie dzięki

Mam tylko jeszcze jedną prośbę dotyczącą obliczeń

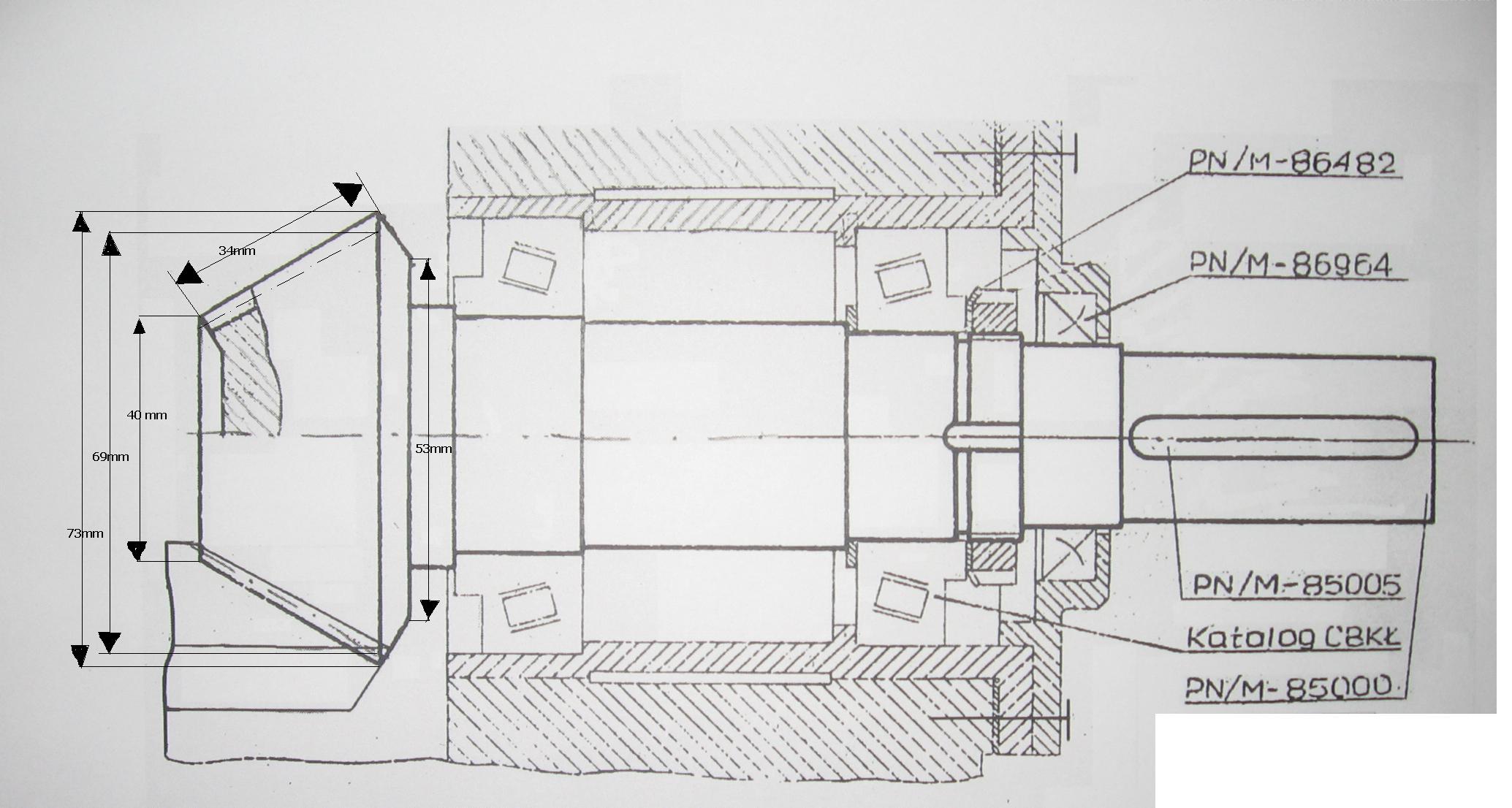

Wrzucam wymiary rysunku:
Obrazek

Jak teraz obliczyć ten cały "mnożnik" (tzn o ile musze powiekszyc swoj rysunek)?

Znalazłem kilka wzorów na da i dp, ale do konca nie wiem z którego skorzystać (wychodzą mi różne wyniki)

Proszę o pomoc w obliczeniach.

DarkKnight · Post napisał: **DarkKnight** » 07 sty 2011, 18:43

SPIERDAALAAAAJ !

Persik · Post napisał: **Persik** » 07 sty 2011, 20:17

No ja nie robie sobie jaj

pomoż prosze

DarkKnight · Post napisał: **DarkKnight** » 07 sty 2011, 21:45

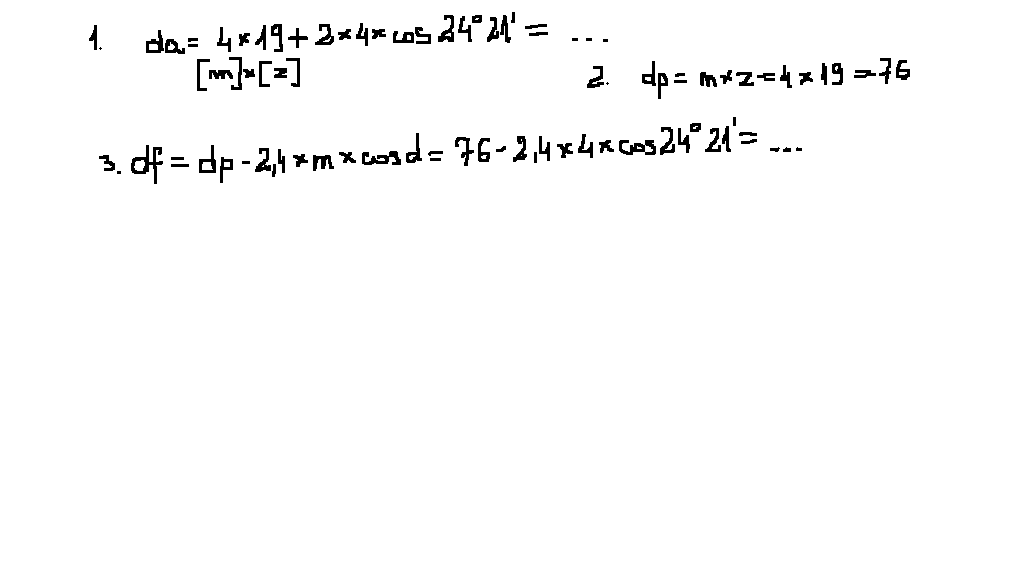

Ot tak. I pamiętaj licząc, o kolejności działań .

Obrazek

Przekładnia zębata stożkowa
