proszę o pomoc- dimetria ukośna

Dyskusje dotyczące spraw związanych z rysunkiem technicznym
ODPOWIEDZ Poprzedni tematNastępny temat

Autor tematu
Majka
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 2
Posty: 24
Rejestracja: 13 lis 2011, 17:58
Lokalizacja: Warszawa

proszę o pomoc- dimetria ukośna

#1

Post napisał: Majka » 13 lis 2011, 18:10

ObrazekObrazek

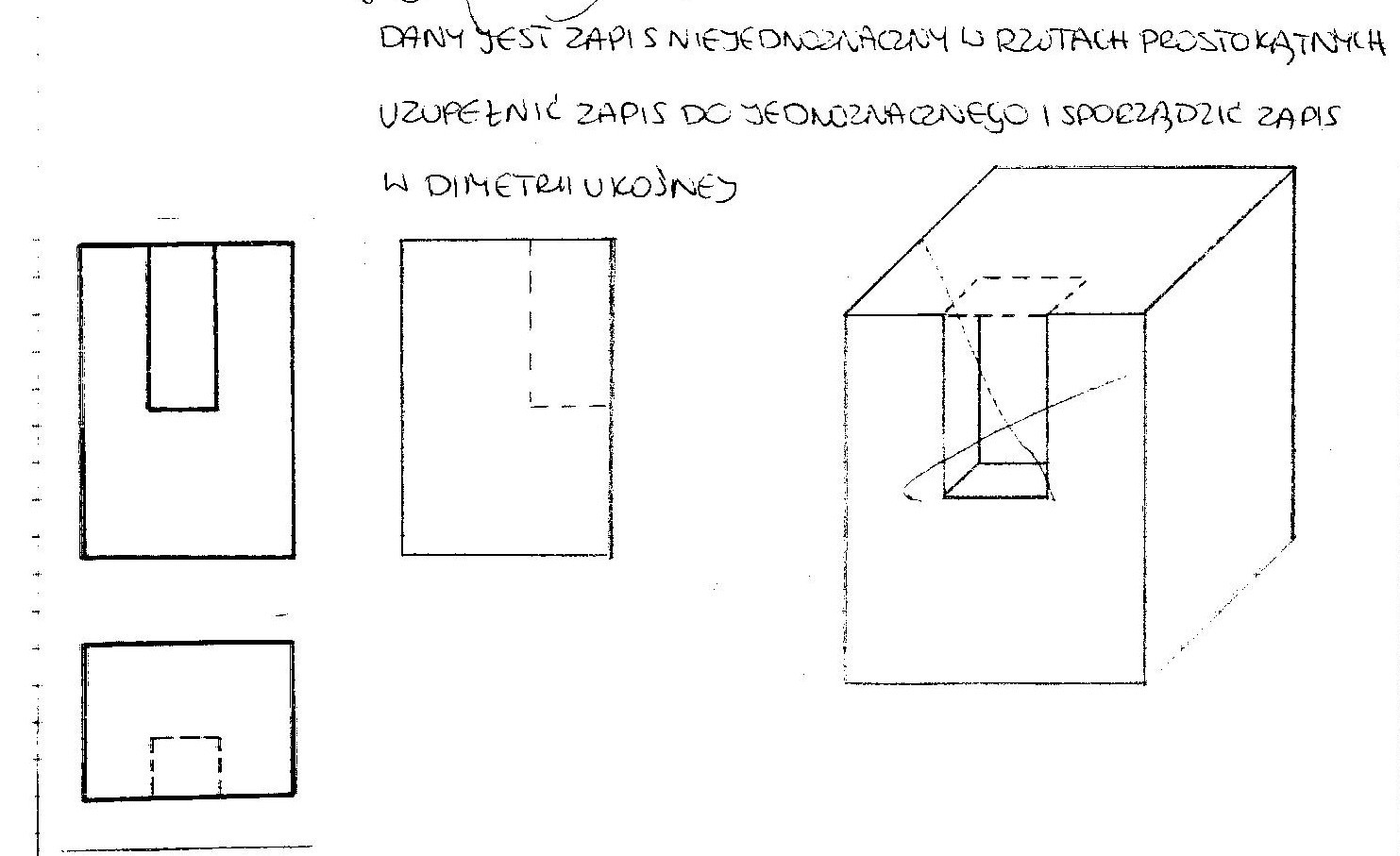

Dany jest rzut z przodu i z góry. Bardzo proszę o poprawienie mojego rysunku bryły i rzutu bocznego. Nie mam pojęcia jak narysować krawędź wspólną wycięcia. Z góry dziękuję.


Tagi:
dimetria
ukosna
Na górę
Awatar użytkownika

BYDGOST
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 4259
Rejestracja: 28 wrz 2007, 09:32
Lokalizacja: Bydgoszcz

#2

Post napisał: BYDGOST » 13 lis 2011, 18:57

Na mój gust to będzie tak:

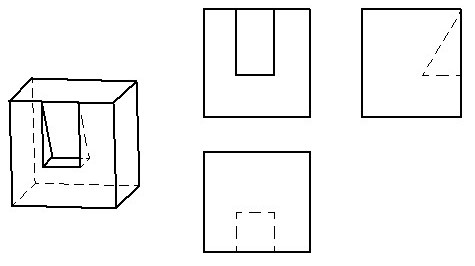

Obrazek
