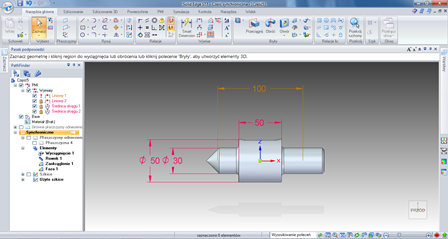

Witam, zaczynam pracę z programem Solid Edge ST7 i korzystam z książki z ćwiczeniami "Modelowanie i edycja synchroniczna w Solid Edge ST" wydawnictwa GMSystem. Doszedłem do ćwiczenia nr. 3, w którym modeluję wałek. Robię wszystko zgodnie z instrukcjami i w momencie symetrycznej zmiany wymiaru bryły następuje taka sytuacja jak na załączonym obrazku, czyli jedna strona jest prawidłowa a z drugiej tworzy się stożek. Gdy usunę fazy z końca wałka wszystko jest ok. Może ktoś wie dlaczego tak się dzieje?
Nie zauważyłem, że jest cały oddzielny temat poświęcony Solid Edge, prosiłbym o przeniesienie go tam
