Pomóżcie objaśnić rysunek techniczny

sebastian290894 · Post napisał: **sebastian290894** » 07 maja 2014, 14:17

Rysunek przedstawia element do spawania , chodzi mi o wyjaśnienie dokładne wszystkich oznaczeń spawów , co i jak , co oznaczają dane znaki itp , dzięki za wszelką pomoc

.

Dodam że dopiero co uczę się rysunku technicznego , co nieco kumam ale nie wszystko .

peritus · Post napisał: **peritus** » 07 maja 2014, 14:31

sebastian290894 pisze: chodzi mi o wyjaśnienie dokładne wszystkich oznaczeń spawów , co i jak , co oznaczają dane znaki itp

Wszystko co potrzebujesz, tutaj znajdziesz:
https://docs.google.com/file/d/0B3PkZw7 ... edit?pli=1

http://inzynier-jakosci.blogspot.com/20 ... nkach.html

https://www.google.com/search?q=oznacze ... palemoon-a

https://www.google.com/search?q=oznacze ... 04&bih=694

wojtek5477 · Post napisał: **wojtek5477** » 07 maja 2014, 14:31

Książka Tadeusz Dobrzański, tam wszystko znajdziesz

sebastian290894 · Post napisał: **sebastian290894** » 07 maja 2014, 14:36

dzięki za szybkie odpowiedzi , na pewno pomogą , a książce Tadeusz Dobrzański słyszałem na wielu forach ale nie czytałem , teraz to zrobię .

[ Dodano: 2014-05-07, 14:42 ]

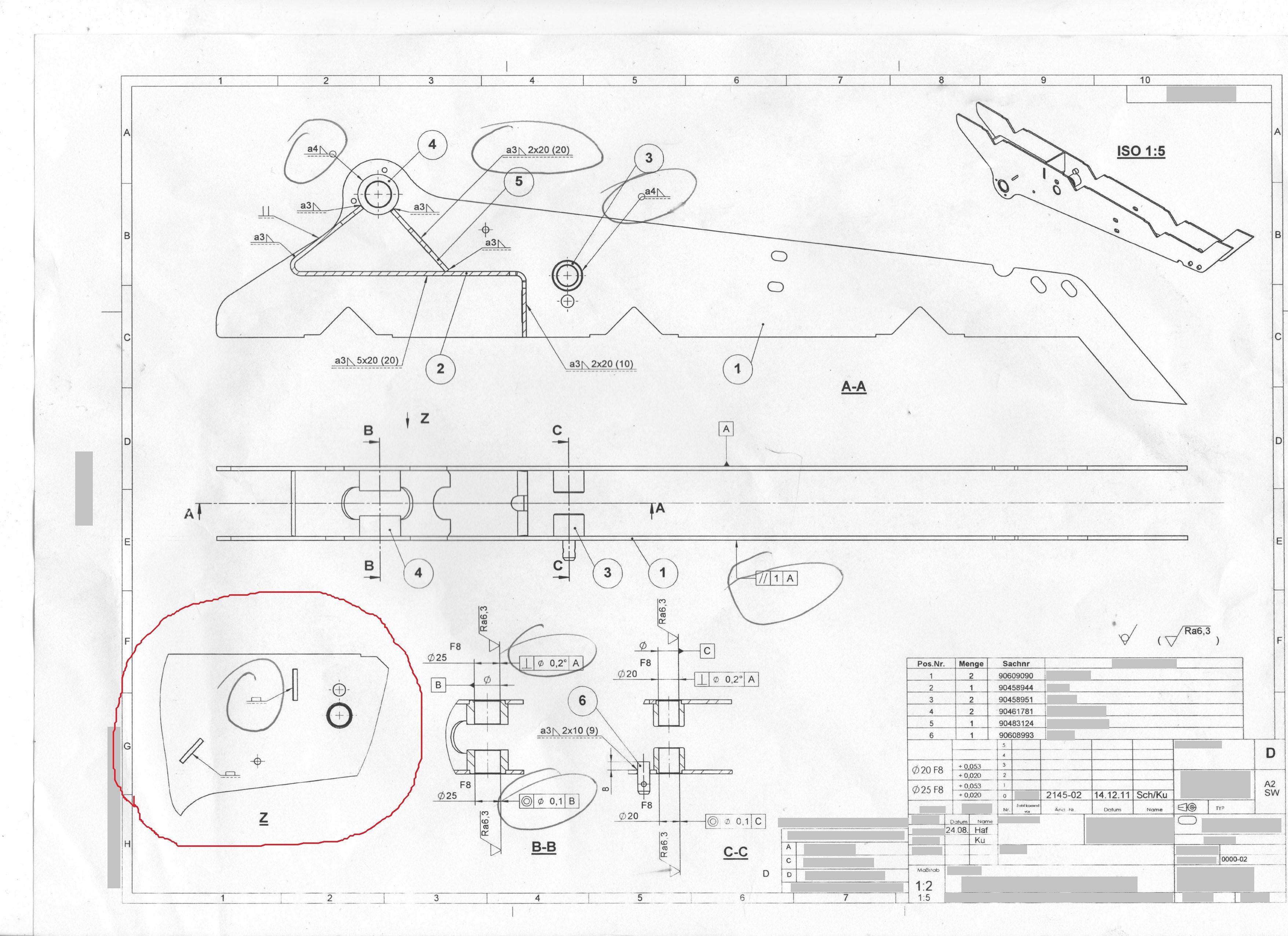

jeszcze jedno możecie mi wyjaśnić co oznaczają i do czego się odnoszą , te znaki w czerwonym polu .

Obrazek

wojtek5477 · Post napisał: **wojtek5477** » 07 maja 2014, 16:46

Całe to pole to widok Z zaznaczony na rysunku wyżej, O ile się nie mylę to te prostokąty są to otwory a te znaki jest to symbol spawu w tym że otworze który łączy ściankę boczną z ścianka wewnętrzną(żebrem)

Pomóżcie objaśnić rysunek techniczny
