modelowanie koła zębatego o zębach skośnych w SE 19

nietem · Post napisał: **nietem** » 16 maja 2009, 19:21

Cześć. Mam problem z utworzeniem koła zębatego w SE 19 o zębach skośnych. Próbowałem na wiele sposobów ale nie mogę sobie poradzić z tym problemem
Z góry dziękuję za podpowiedź

urlich · Post napisał: **urlich** » 16 maja 2009, 22:56

Nie dasz rady, zawsze bedzie generował zęby proste, poprawione w SE V20...

BYDGOST · Post napisał: **BYDGOST** » 16 maja 2009, 23:49

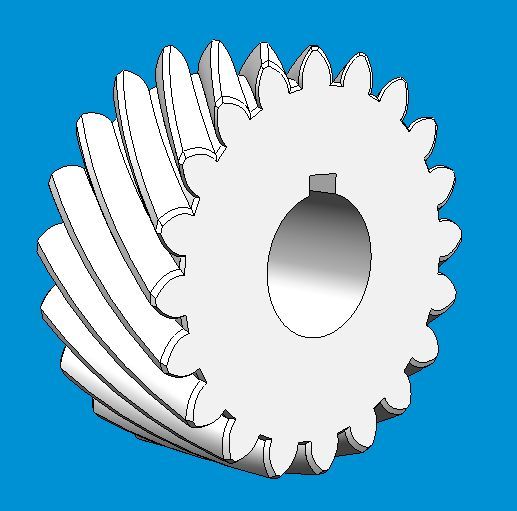

A takie może być?

nietem · Post napisał: **nietem** » 17 maja 2009, 07:19

tak, dokładnie o takie mi chodzi

urlich · Post napisał: **urlich** » 17 maja 2009, 11:05

Miałem na myśli oczywiście generowanie kół przekładni przy pomocy podręcznika inżynierskiego, recznie jak narysował kolega BYDGOST oczywiście można..

BYDGOST · Post napisał: **BYDGOST** » 17 maja 2009, 17:10

Ja nie miałem innego wyjścia jak narysować ręcznie bo rysunek powstał w wersji 14. W razie potrzeby podeślę plik. Rysunek powstał na szybko i na pewno można zrobić to lepiej, ale ja nie chciałem tracić na to dużo czasu.

nietem · Post napisał: **nietem** » 17 maja 2009, 17:21

jakich funkcji użyłeś przy modelowaniu zęba, wyciągnięcie po krzywej?

BYDGOST · Post napisał: **BYDGOST** » 17 maja 2009, 17:24

Nie wyciągnięcie po krzywej lecz wyciągnięcie śrubowe jednego zęba a potem poleceniem wzór wykonanie pozostałych zębów.

nietem · Post napisał: **nietem** » 17 maja 2009, 17:32

próbowałem tak ale nie udało mnie się zrobić w ten sposób, aby ząb przylegał do koła, wtedy wyskakiwał błąd. Oś obrotu zdefiniowałeś jako oś symetrii koła i w tej samej płaszczyźnie rysowałeś zarys zęba?

BYDGOST · Post napisał: **BYDGOST** » 17 maja 2009, 18:03

Tak z tym, że trzeba trochę oszukać tzn tak dobrać zarys profilu, żeby po wyciągnięciu uzyskać zarys jaki nas interesuje. Dokładnie nie uzyska się tego co się chce uzyskać, ale już bardzo zbliżone. Balansując wymiarami w rzucie na płaszczyznę można próbować zbliżyć się do oryginału przynajmniej w zakresie podstawowych wymiarów. Niestety niższe wersje są ubogie w stosunku do tych ostatnich.
