Koło zębate zazębieniu wewnętrzne i zewnętrzne, jednocześnie

beeemyself · Post napisał: **beeemyself** » 12 sie 2014, 11:13

W jaki sposób można zrobić coś takiego? Chcę mieć stały dostęp do paramentów zębów (moduły, itp), więc wolałbym nie kopiować tego bo będę miał sam szkic. Z góry dzięki za pomoc.

PiRo_man · Post napisał: **PiRo_man** » 13 sie 2014, 19:00

Nie rozumiem do końca o co pytasz. Prosisz o pomoc w wymodelowaniu koła zębatego? Bo z treści problemu mogę wywnioskować, że potrafisz szkicować koła zębate, tylko problem sprawia Ci połączenie koła wew. z zew. Ale rozwiązanie tego problemu jest zbyt proste, dlatego doszukuję się w Twojej wypowiedzi jakiegoś głębszego problemu.

Czy może chodzi Ci o zapisanie makra tworzenia koła zębatego na podstawie parametrów, czyli np. podając moduł i ilość zębów makro wykreśli Ci koło zębate?

Sprecyzuj problem.

Pozdrawiam
inż. Mateusz

beeemyself · Post napisał: **beeemyself** » 14 sie 2014, 08:28

Dziękuję za odpowiedź.

Chodzi mi o zamodelowanie pierścienia zębatego/tulei zębatej o zazębieniu zewnętrznym. Jednocześnie w miejscu wejścia wału potrzebuję zrobić zazębienie wewnętrzne. Obydwa zazębienia mają zarysy ewolwentowe dlatego potrzebuję to zrobić w Design Accelerator. To ma być jeden komponent. wolałbym nie wydziela szkicu i robi prostego wyciągnięcia odejmującego, bo stracę wszystkie powiązania z Acceleratora.

Żeby lepiej zobrazować o co mi chodzi, opiszę o projektuję. To będzie sprzęgło wielopłytkowe. Na tuleję nałożę wieniec zębaty a "do środka" wejdą tarcze cierne.

TJarmuszczak · Post napisał: **TJarmuszczak** » 14 sie 2014, 22:44

Jeżeli tak będziesz tłumaczył o to co ci chodzi to nikt ci nie pomoże BO NIE WIADOMO O CO CHODZI. DAJ TO KOMUŚ DO PRZECZYTANIA zanim zamieścisz na forum.

Ale chyba wiem o co chodzi.

zęby zewnętrzne
Zrób tuleję
Na jej kołnierzu zrób zewnętrzne uzębienie

Zęby wewnętrzne w tulei zrób przez odejmowanie brył.
najpierw zrób koło zębate
umieść je w pliku z tuleją
pozycjonuj w osi tulei
zrób odejmowanie brył

PiRo_man · Post napisał: **PiRo_man** » 14 sie 2014, 23:54

TJarmuszczak pisze:(...)
zęby zewnętrzne
Zrób tuleję
Na jej kołnierzu zrób zewnętrzne uzębienie

Zęby wewnętrzne w tulei zrób przez odejmowanie brył.
najpierw zrób koło zębate
umieść je w pliku z tuleją
pozycjonuj w osi tulei
zrób odejmowanie brył

Twoim sposobem uzyska wewnętrzny zarys zęba, ale z odwróconą ewolwentą. Nie jest to dobry pomysł.

inż. Mateusz

beeemyself · Post napisał: **beeemyself** » 15 sie 2014, 17:29

PiRo_man pisze:
TJarmuszczak pisze:(...)
zęby zewnętrzne
Zrób tuleję
Na jej kołnierzu zrób zewnętrzne uzębienie

Zęby wewnętrzne w tulei zrób przez odejmowanie brył.
najpierw zrób koło zębate
umieść je w pliku z tuleją
pozycjonuj w osi tulei
zrób odejmowanie brył
Twoim sposobem uzyska wewnętrzny zarys zęba, ale z odwróconą ewolwentą. Nie jest to dobry pomysł.

inż. Mateusz

Nie wiem już jak to można prościej wytłumaczyć. Potrzebuje zrobić tuleję o zębach wewnętrznych i zewnętrznych. Obydwa zazębienia potrzebuję zrobić tak, żeby mieć dostęp do ich parametrów. I tak jak pisze inż. Mateusz, przez odejmowanie brył nie uzyskam tej o co mi chodzi.

PiRo_man · Post napisał: **PiRo_man** » 17 sie 2014, 10:01

Nie wiem czy da się parametryzować w AutoCADzie bo z niego nie korzystam. Korzystam natomiast z innego produktu tej firmy (Autodesk/Delcam), mianowicie PowerShape. W tym programie jest taka pozycja w Menu jak Parametry, tam można wpisywać zmienne i ich wartości, jak również pełne działania. W AutoCADzie może być podobnie, albo nawet tak samo. Musisz poszukać czegoś co może mieć związek z parametrycznym modelowaniem.

inż. Mateusz

beeemyself · Post napisał: **beeemyself** » 18 sie 2014, 08:00

a jest może taka opcja w inventorze?

beeemyself · Post napisał: **beeemyself** » 22 sie 2014, 09:06

Udało się zrobić to o chciałem w Inventorze. Opiszę to może komuś się to przyda. Zrobiłem koło zębate w module projektowania przekładni walcowych. Wyłączyłem koło wpółpracujące, które nie było mi potrzebne. W drugim kole zrobiłem otwór o nieco większej średnicy niż średnica stóp zazębienia wewnętrznego na wałku. Następnie w osobnym złożeniu zrobiłem wspomniany wałek (zakładka "Projekt") i wewnątrz zrobiłem wpust ewolwentowy (funkcja "Splajn ewolwentowy" w zakładce "Projekt"). W złożeniu, wiązaniami "połączyłem" obydwa elementy, a następnie wyciągnąłem część pochodną z tych trzech elemntów: koła zębatego, wałka i wpustu. Zrobiłem to tak: otwarłem nowy pustą część *.ipt, po czym w zakładce "Zarządzanie", użyłem funkcji "Wyprowadź" i wybrałem właściwe złożenie.

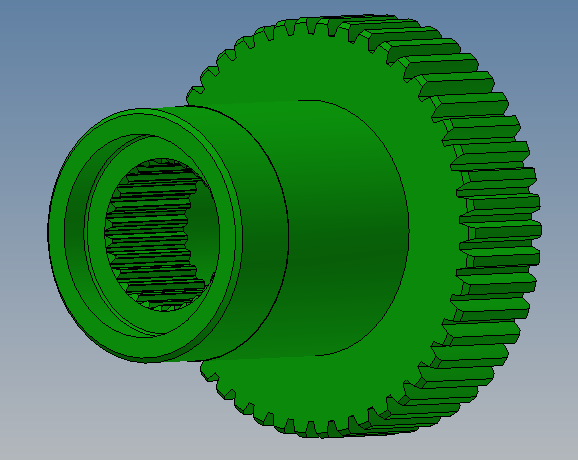

Efekt:

Koło zębate zazębieniu wewnętrzne i zewnętrzne, jednocześnie
