inventor

mocart4 · Post napisał: **mocart4** » 18 cze 2006, 16:10

Wiam
Bawiłem się troszkę w inventorze 9 i edgecamie. Czy rysunek 3D wykonany w inv. można przenieś/obrabiać/ np. w module frezerskim?
pozdrawiam

nowy · Post napisał: **nowy** » 19 cze 2006, 22:30

Witam. Nie wiem czy można przenieść rysunek z inVertora do jakiegoś programu CAM bo nie robiłem tego. Mam teeż wersję 9 tego programu no i tam można zapisać każdy plik jako np. SAT no a taki plik to można juz wczytać do Solid Edge, Ansys, Catia. Jeśli można go Wczytać do Solid Edge, a tym samym do Edge Cam którym można sterować frezarką.

anzelm · Post napisał: **anzelm** » 23 cze 2006, 11:49

jeśli jest to bryła 3D i jeśli masz odpowiednie translatory, to wczytasz ją do CAMa. a tam możesz generować ścieżki obróbkowe.
płaskie rysunki też niekróre CAMy czytają, ale jest więcej zabawy przy definiowaniu parametrów

pit202 · Post napisał: **pit202** » 23 cze 2006, 17:16

pliki inventora mozna spokojnie wczytywac do edgecama , tylko trzeba wgrać odpowiedni program który znajduje sie na oryginalnym CD EdgeCam`a.

mocart4 · Post napisał: **mocart4** » 24 cze 2006, 12:50

A jak się nazywa ten program i jak mogę go ściągnąć?

pit202 · Post napisał: **pit202** » 24 cze 2006, 20:02

Autodesk Inventor Design Tracking

mocart4 · Post napisał: **mocart4** » 25 cze 2006, 10:00

Dzięki wszystkim za pomoc

[ Dodano: 2006-06-29, 13:25 ]
Witam
Mam pewien problem z wykonaniem rysunku. Jeśli byłby ktoś na tyle dobry z inventora i mi pomógł.
problem : jak narysować np. wydrążony prostokąt o grubościach ścianek 1mm, i o pochyleniu ścianek 5stopni. należy to wykonać używając tylko i wyłącznie operacji boolowskich. Bo można wykonać to innymi sposobami ale chodzi mi właśnie tą metodą, i żeby ścianki w pochyleniu 5 stopni miały dokładnie 1 mm!! Czy należyw tym wypadku skożystać z funkcji trygonometrycznych???

nowy · Post napisał: **nowy** » 29 cze 2006, 20:07

mocart4 pisze:Mam pewien problem z wykonaniem rysunku. Jeśli byłby ktoś na tyle dobry z inventora i mi pomógł.
problem : jak narysować np. wydrążony prostokąt o grubościach ścianek 1mm, i o pochyleniu ścianek 5stopni

Witam. Nie wiem o co chodzi z tymi operacjami boolowskimi ale ja bym to zrobił tak.
1 - szkic (rysuje prostokąt)
2 - wyciągnięcie proste (w zakładce kształt wpisuje długość wyciągnięcia, w zakładce więcej podaje pochylenie ścian)
3 - skorupa (podaje grubość, w którą stronę mają być ścianki rozciągnięte i pokazuje ściany do pominięcia)
Wyszło mi takie coś jak niżej tylko nie wiem czy to jest to o co ci chodziło. Jeśli chcesz to napisz do mnie podeślę ci ten rysunek razem z historią.

mocart4 · Post napisał: **mocart4** » 03 lip 2006, 16:45

Witam
Dzięki za odpowiedź, ale chodziło mi troszeczkę o coś innego/ oczywiście rysunek jest dobrze wykonany tylko inną metodą / o co mi chodzi:
1 - szkic (rysuje prostokąt)
2 - wyciągnięcie proste (w zakładce kształt wpisuje długość wyciągnięcia, w zakładce więcej podaje pochylenie ścian)

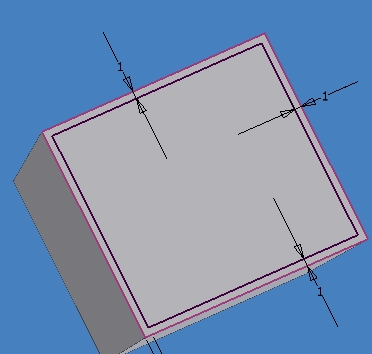

3 - tworze nowy szkic na wyciągniętym wcześniej prostokącie o wym 1 mm
4 -ikona wyciągnięcie -usuń materiał - zaznaczam narysowany kwadrat oczywiści zmieniam też kąt -5 OK

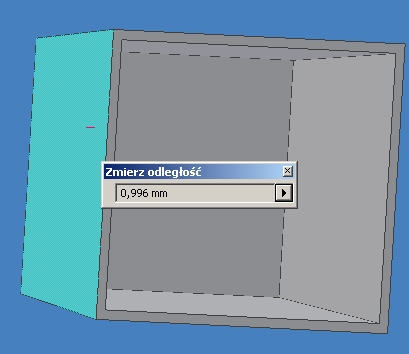

I problem w tym że ścianki nie maja szerokości 1 mm

[ Dodano: 2006-07-03, 16:47 ]
wcześniejszy rys.

nowy · Post napisał: **nowy** » 04 lip 2006, 01:59

Witam. No właśnie tak sie czasem dzieje. To samo w pliku montażowym wiązania się czasem bez powodu wysypują, albo szkice te które się rzutuje. W autocad też czasem tak jest że sie podaje coś np że mają być linie w odległości 2 mm a później jak sie mierzy to wyślietla ułamki. Mi się wydaje że to są błędy w programie, ale jeśli ktoś zna inną przyczynę to byłbym wdzięczny za wyjaśnienie.
