GRAFCET sterowanie w FESTO FluidSIM

Witam wszystkich forumowiczów

Jestem na profilu technik mechatronik.

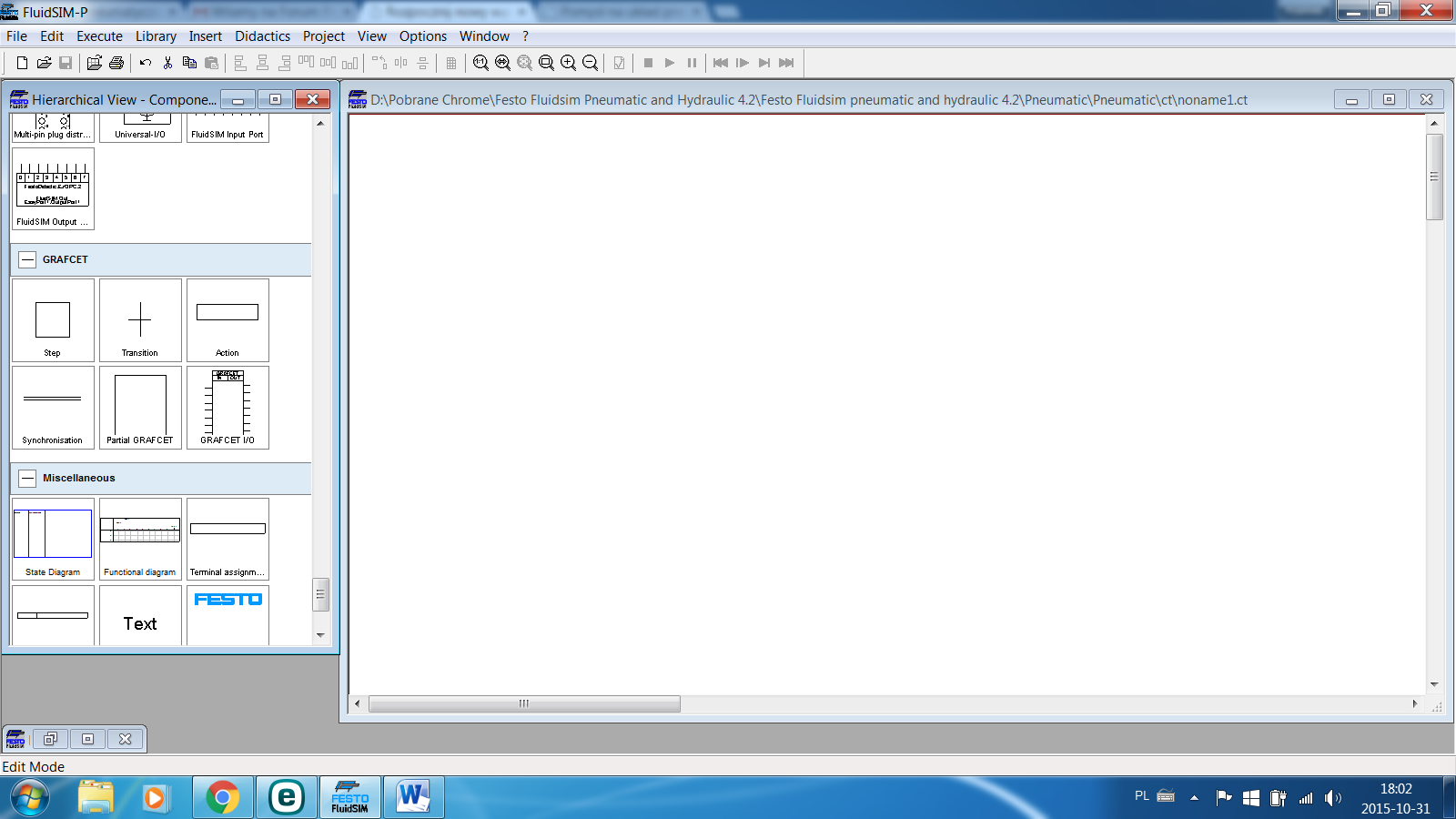

Chciałbym stworzyć układ pneumatyczny oparty na sterowaniu GRAFCET w programie FESTO FluidSIM. W bibliotece programu znajdują się niezbędne elementy, jednak pomimo schematu w zeszycie, nie mam pojęcia jak i co podłączyć w programie FESTO. Prosił bym o zdjęcie lub plik .ct z najprostszym układem pneumatycznym, zrobionym w programie FluidSIM opartego o sterowanie GRAFCET.

Witaj. Też jestem po mechatroniku.

GRAFCET to nie sterowanie, tylko prosty algorytm bardzo podobny do SFC. Innym przykładem może być schemat blokowy.

Co do tworzenia prostego układu pneumatycznego to łap link:
Ja z tego też na początku trochę podglądałem co i jak Co prawda jest on hiszpański, ale po prostu sobie obserwuj jakie elementy tam wkłada.

Do załącznika dodaję też jakiś układ, który tworzyłem w szkole średniej.

Musi być zawsze sprężarka (źródło czynnika roboczego, którym w układzie pneumatycznym jest powietrze), w rzeczywistym układzie też Zespół Przygotowania Sprężonego Powietrza (bodajże filtr, smarownica i manometr), zawory rozdzielające i jakiś element wykonawczy (czyt. siłownik lub inny dups, który się przesuwa pod wpływem ciśnienia, które wytwarza sprężarka, a które rozprowadzają zawory)

Tzn stworzyć taki układ to ja potrafię ;D
Chodziło mi o układ pneumatyczny stworzony w oparciu o grafcet, w programie festo znajdują się elementy Grafcet



Czy zatem są one w tym programie tylko na pokaz i nie da się ich w żaden sposób zastosować do układu?

Pokaz co masz w zeszycie.
Jeśli wykres to musisz dobrać tak elementy by pasowało i zgrywało sie.
jeśli elementy i zrobić wykres to prostota.

[ Dodano: 2015-11-04, 10:41 ]

GRAFCET we FluidSIM-ie jest w postaci modułu dostępnego dla układów elektro-pneumatycznych i elektrycznych - nie można zbudować układu pneumatycznego (czysto) w oparciu o ten moduł. Jeśli chcesz pobawić się GRAFCET-em, skorzystaj z wirtualnego sterownika GRAFCET z listy elementów (takie pudełko z przyłączami i napisem GRAFCET) a następnie gdzieś obok na stronie (w przeciwieństwie do modułów logicznych, do których trzeba "wejść") narysuj diagram GRAFCET. Jeśli jako funktorów użyjesz istniejących tabliczek elementów, nastąpi logiczne powiązanie i układ powinien zadziałać. Są pewne różnice w obsłudze wersji 3, 4 i 5 FS, więc nie będę wchodził w szczegóły nie znając Twojej. Jeśli chodzi o przykłady, w menu masz Didactic i tam znajdziesz odpowiednie ćwiczenia dostarczone z FS. Na drugim DVD masz również opisy do większości elementów z samouczkami video.
