Figura Obrotowa wymiarowanie

roHu · Post napisał: **roHu** » 01 gru 2012, 18:02

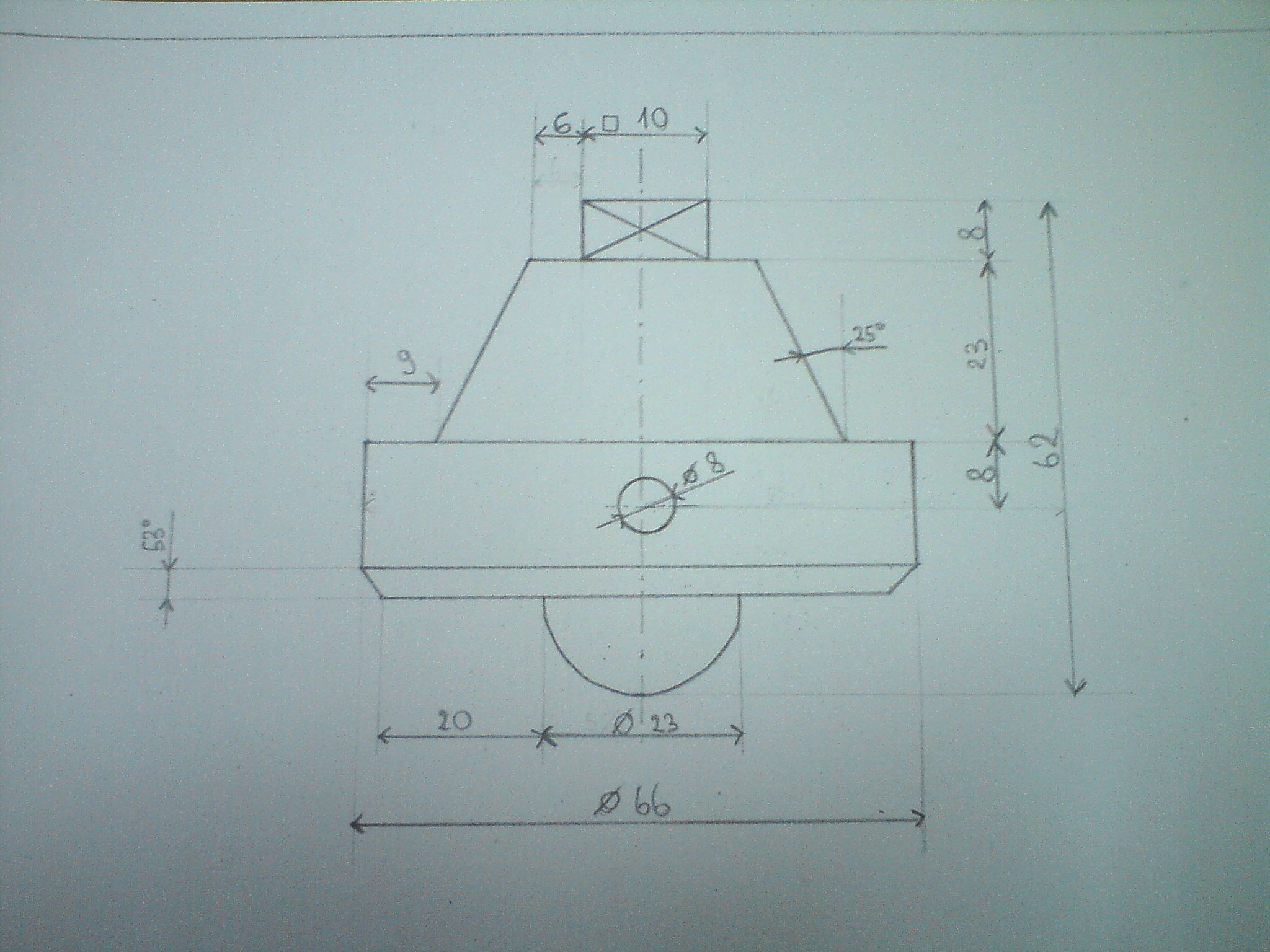

Witam, proszę o pomoc w szukaniu błędów. Rysunek został cały przekreślony, wiem tylko tyle że groty strzałek powinny być zamalowane oraz powinienem dać R kuli na krańcu figury.

Oto rysunek:

Obrazek

Dziękuje za pomoc.

typhon · Post napisał: **typhon** » 01 gru 2012, 18:12

Brak wymiarów i żle zwymiarowane.Jako przykład podam kąt 53 stopnie powinneś podać długość fazy i kąt a ty zamiast długości fazy podałeś jako długość kąt.Resztę błędów poszukaj sam a jest ich sporo.

Paola · Post napisał: **Paola** » 01 gru 2012, 19:27

roHu pisze: proszę o pomoc w szukaniu błędów.

Twój rysunek leniuchu, już został kilka razy na tym forum rozwiązany

Nie chce ci się nawet szukać?

wirtualnyjan · Post napisał: **wirtualnyjan** » 02 gru 2012, 00:23

tak na szybko to:
- gdzie masz fi23 jest sfera a jej nie oznacza sie fi
- zaczernione groty strzałek
- błednie zwymiarowana faza
- tam gdzie masz stozek, a wszystko jest obrotowe, to oznaczaj przez fi a nie odleglosciami od krawedzi
- brak oznaczenie pochylenia
