Co to jest ? - prowadnica, szyna

#1

Post napisał: zamik » 26 maja 2020, 17:40

Witam

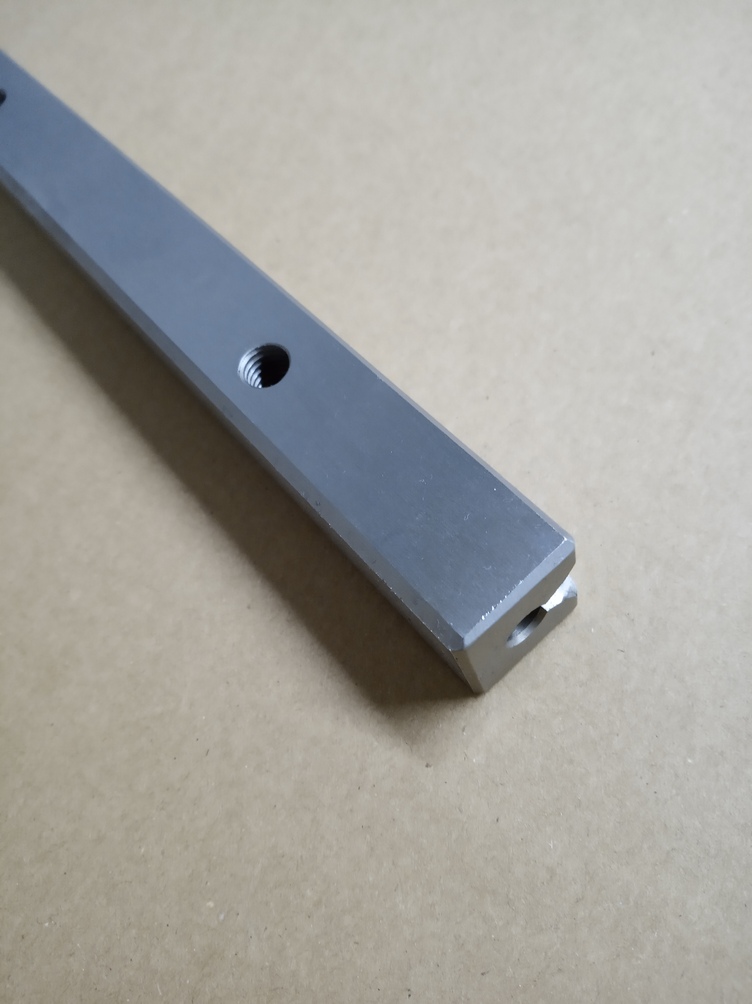

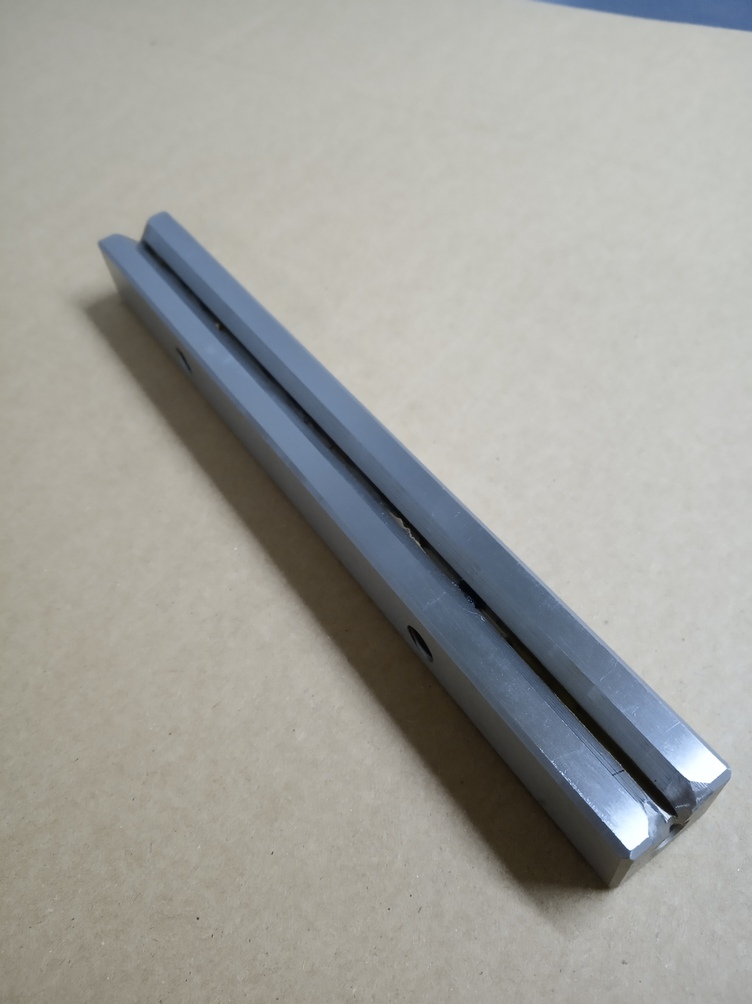

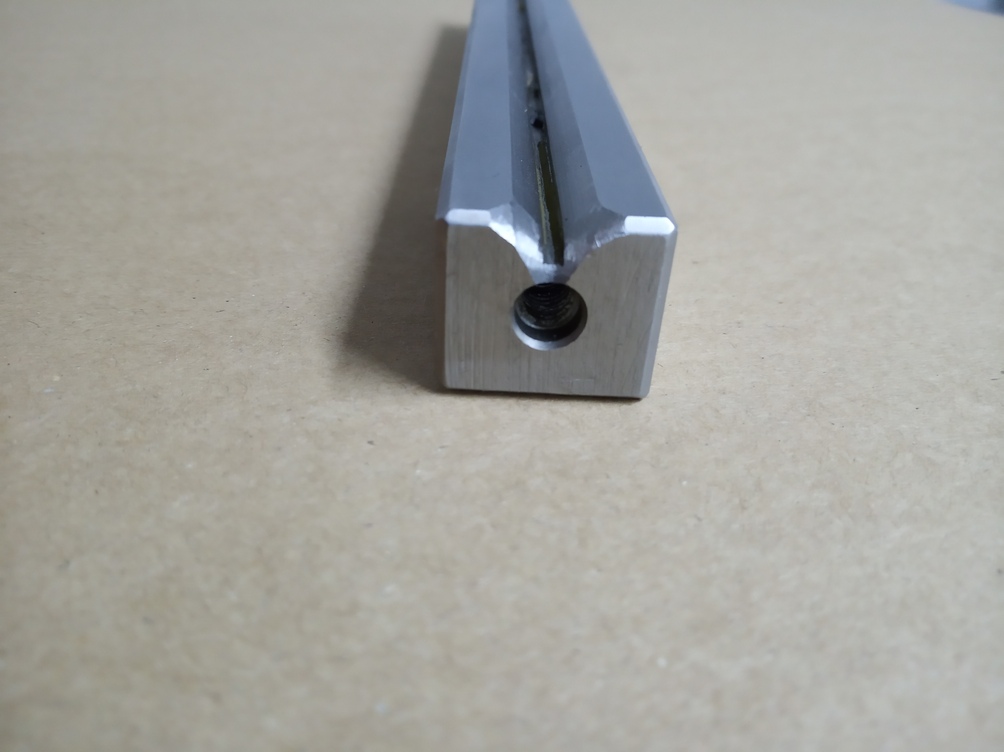

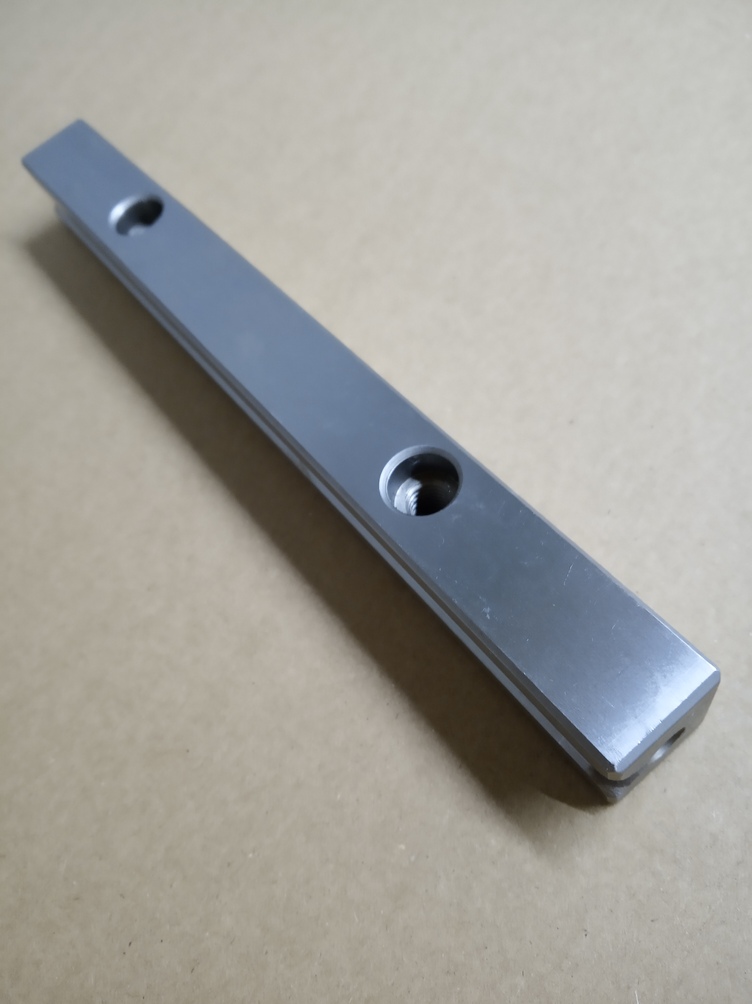

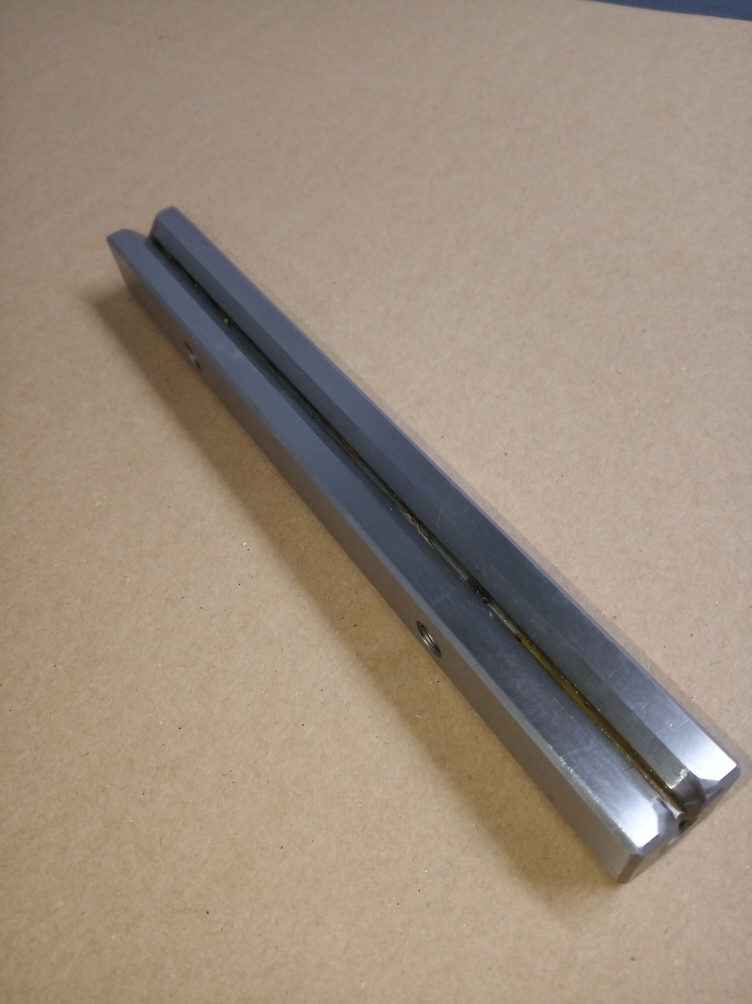

Jeśli ktoś rozpoznaje co to jest za element na zdjęciu lub do czego służy, jakie ma przeznaczenie proszę o wypowiedź w tym temacie.

Materiał: wygląda na stal nierdzewną,
szerokość : 22,1mm
wysokość: 19,7mm
długość: 200mm
2 otwory na boku z pogłębieniem/stopniowane i gwintem M8
na czole otwór M8
Dziękuję.
